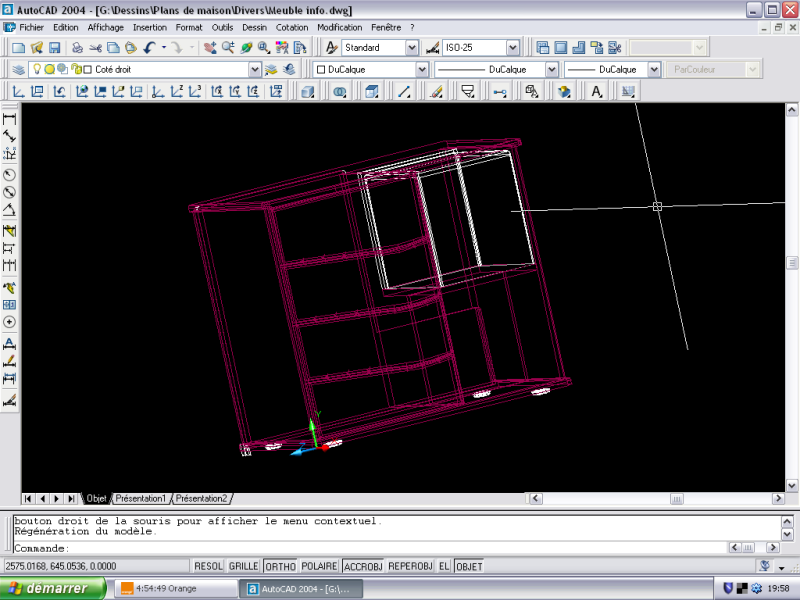

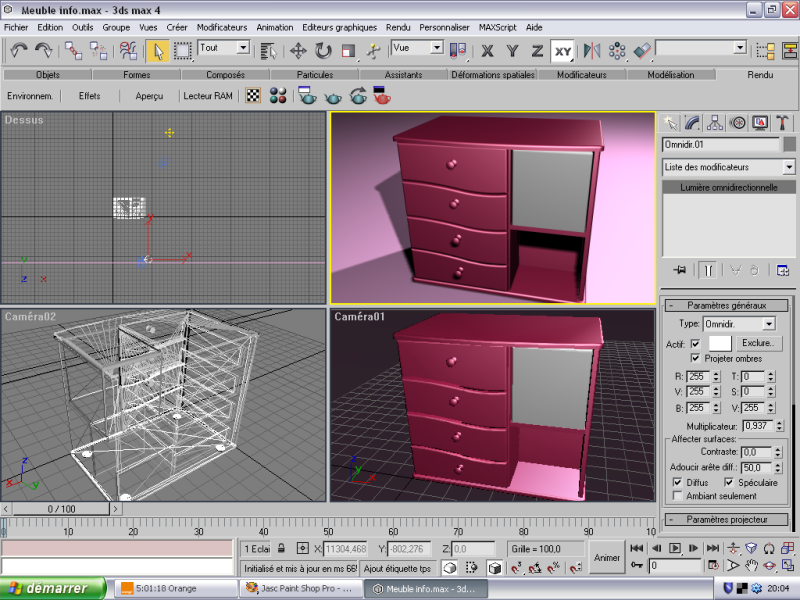

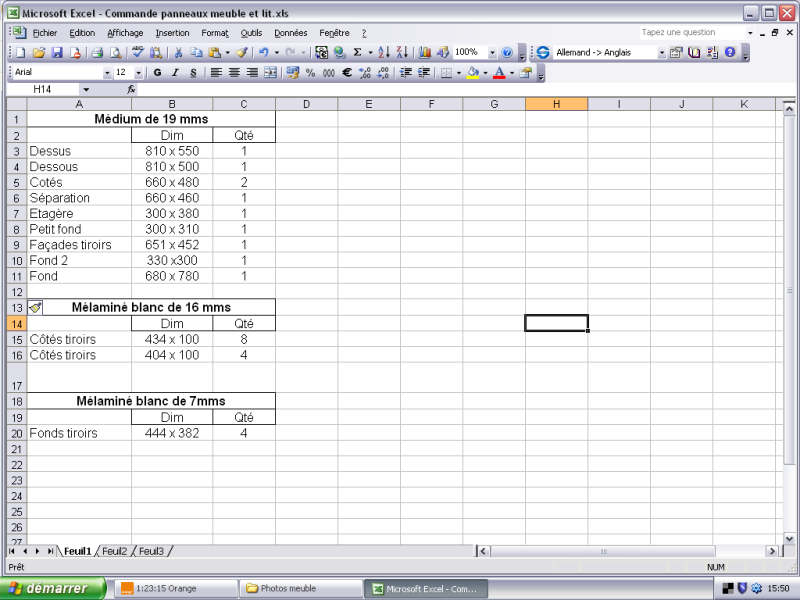

Dessin en 3d dans Autocad, cotation des éléments pour la commande
|
|
 |
|
 |
|

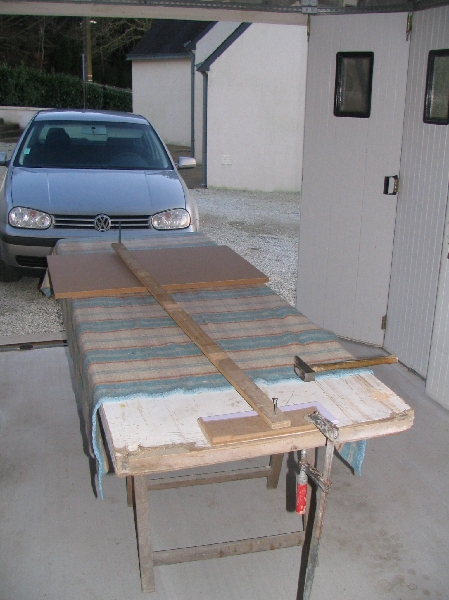

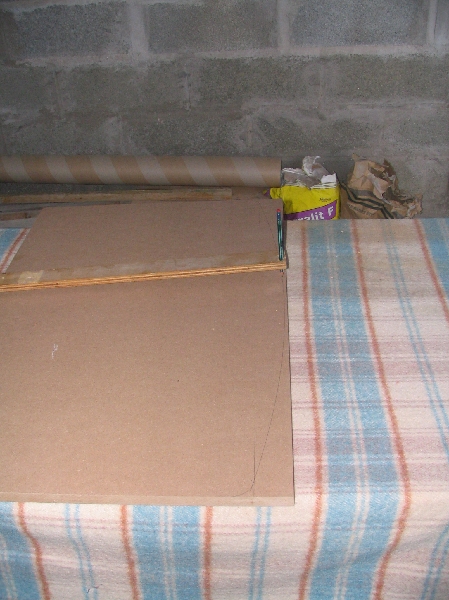

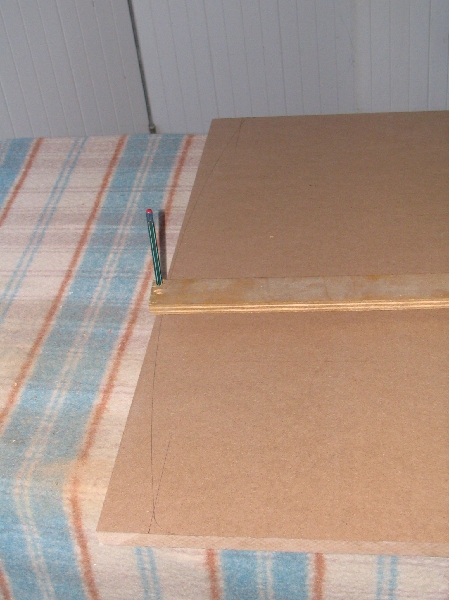

Traçage des parties à chantourner
|
|
 |
Traçage des parties à chantourner
|
 |
Traçage des parties à chantourner
|

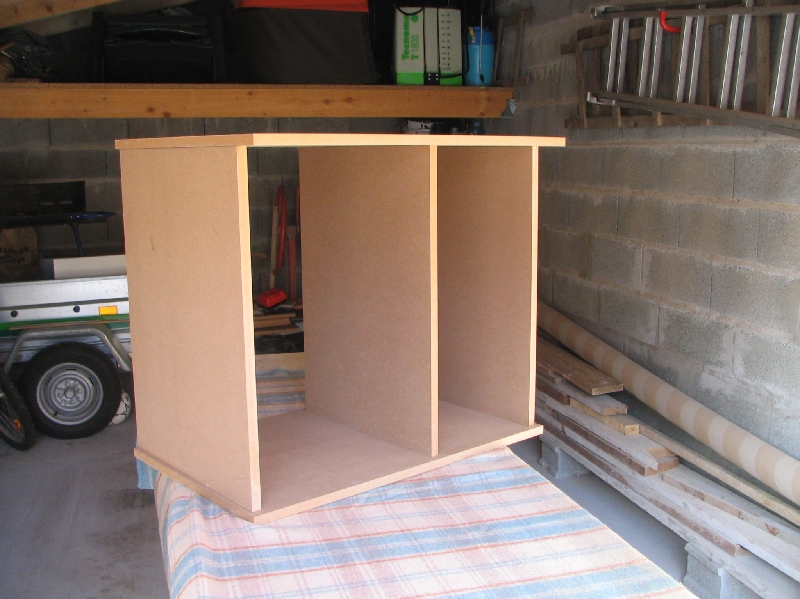

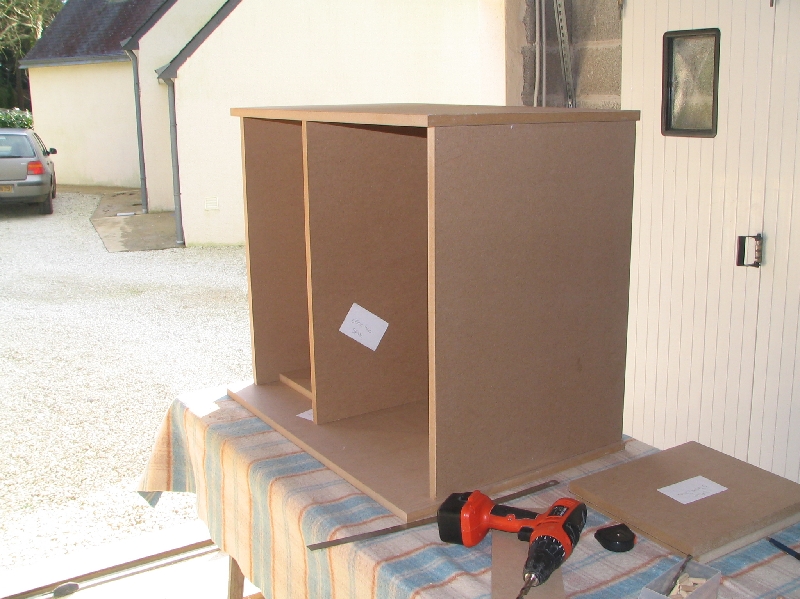

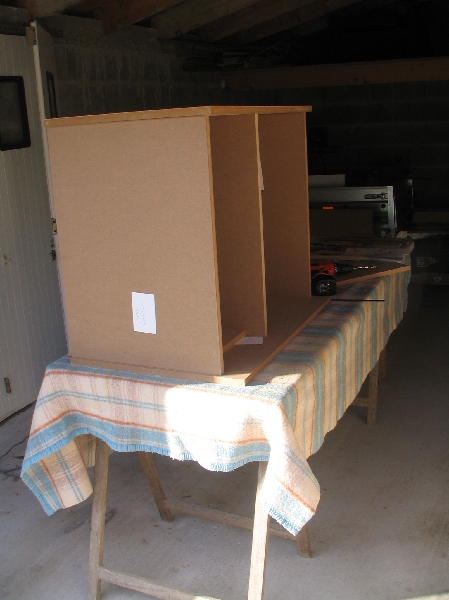

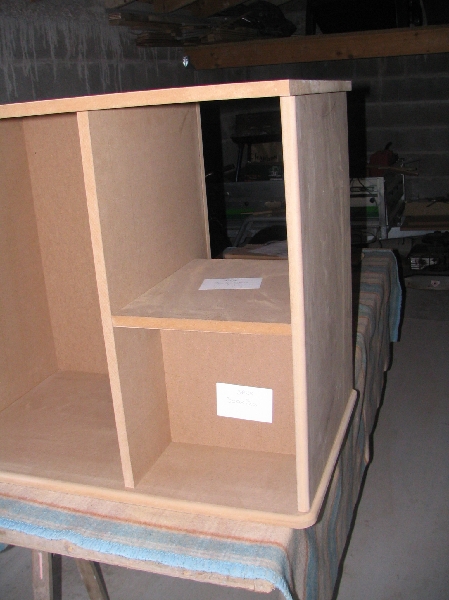

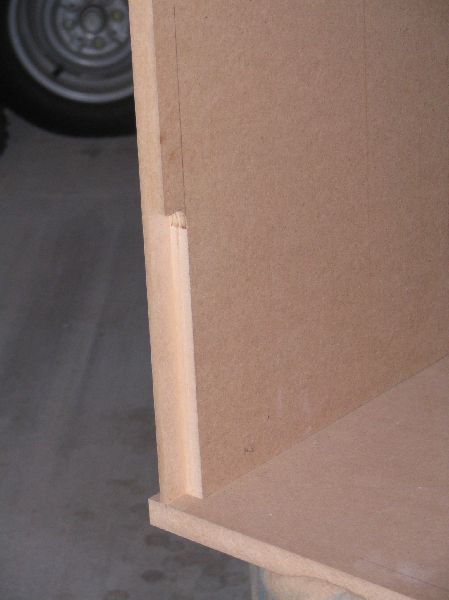

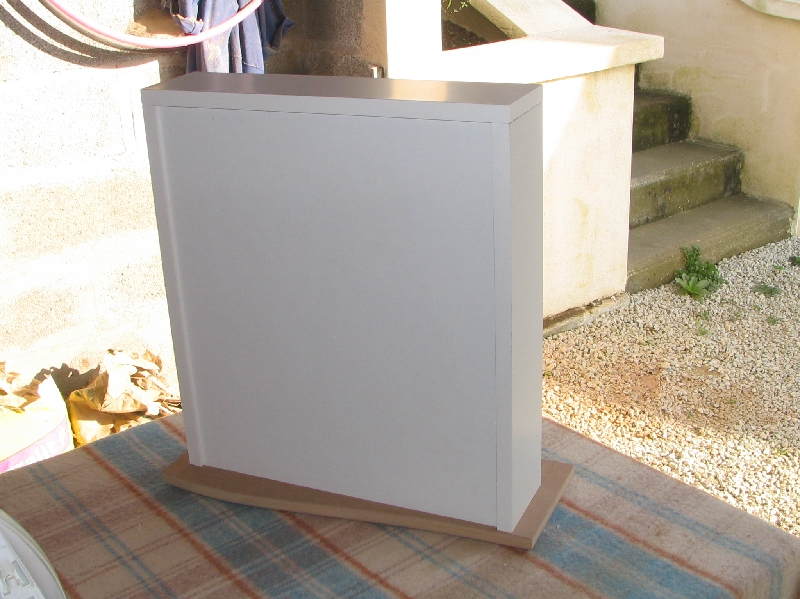

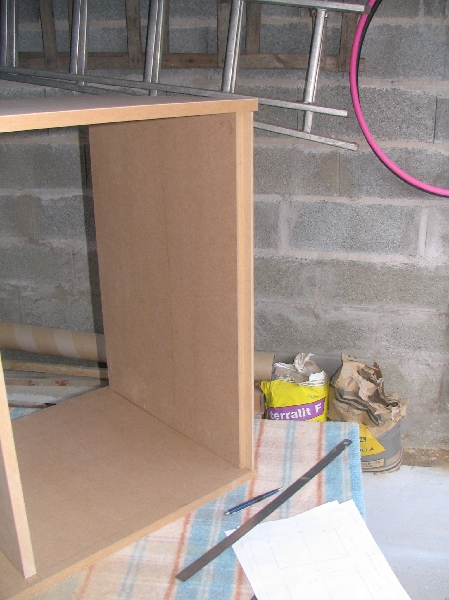

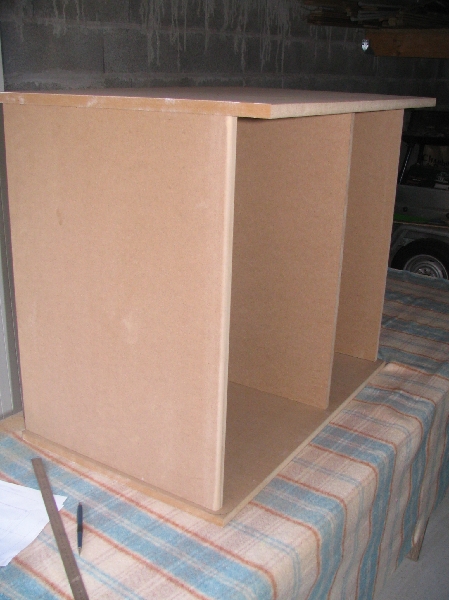

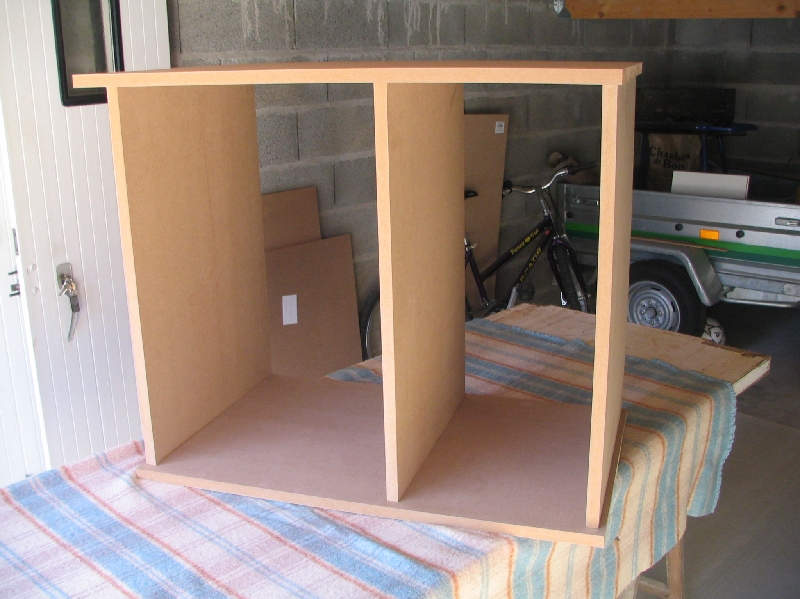

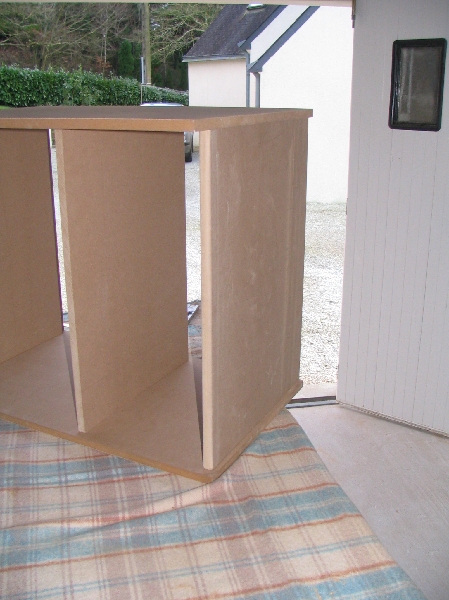

Début de l'usinage des panneaux et de l'assemblage
|
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
27-01-2007
|

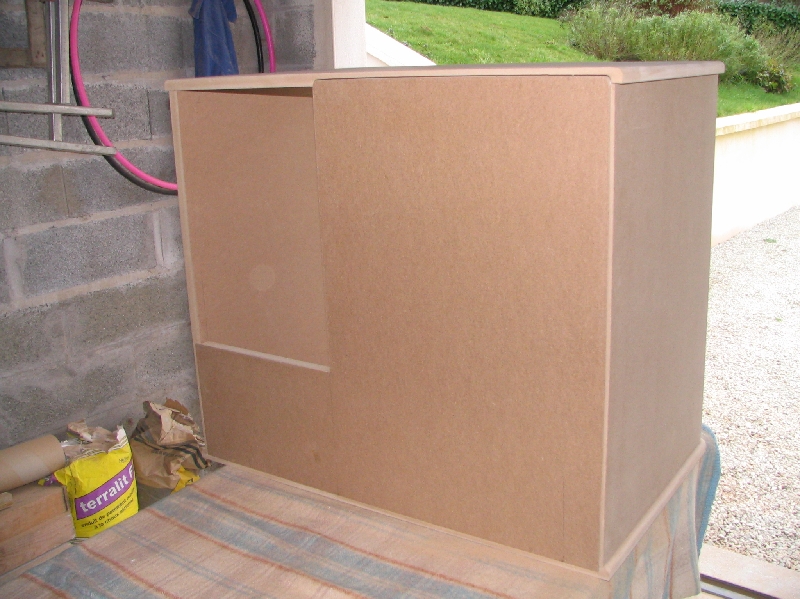

Début de l'usinage des panneaux et de l'assemblage
|
 |
Début de l'usinage des panneaux et de l'assemblage
|
 |
Début du chantournage
|
 |
Vue de l'arrière destiné au stockage des fils
|
 |
Vue de l'arrière destiné au stockage des fils
|

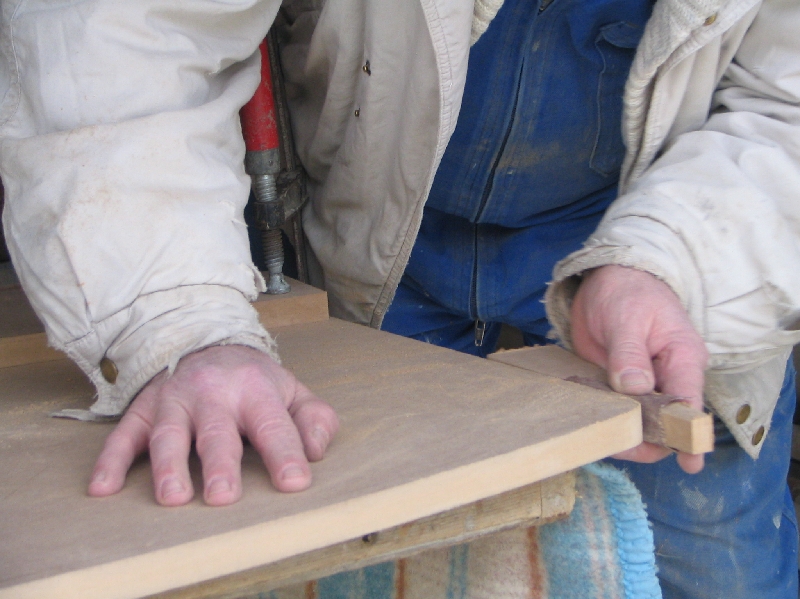

Découpage à la scie sauteuse puis ponçage avant de chantourner (utilisation du ' négatif de la découpe ' pour obtenir un profil parfait)
|
|
 |
Découpage à la scie sauteuse puis ponçage avant de chantourner (utilisation du ' négatif de la découpe ' pour obtenir un profil parfait)
|
 |
Découpage à la scie sauteuse puis ponçage avant de chantourner (utilisation du ' négatif de la découpe ' pour obtenir un profil parfait)
|
 |
Découpage à la scie sauteuse puis ponçage avant de chantourner (utilisation du ' négatif de la découpe ' pour obtenir un profil parfait)
|

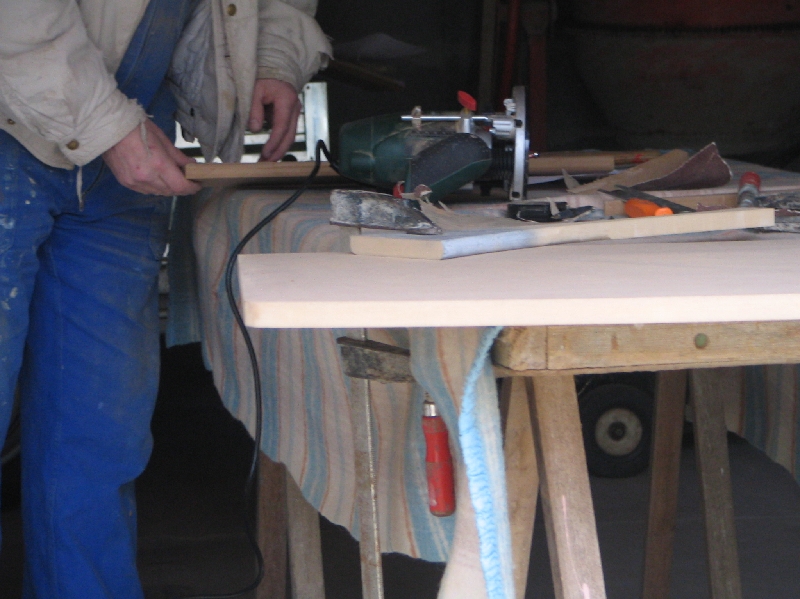

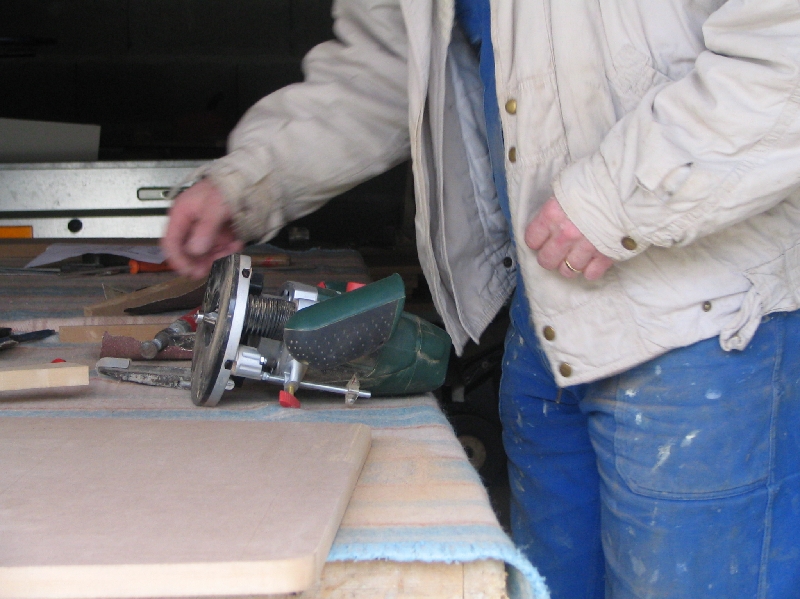

Préparation de la défonçeuse et essai sur une chute
|
|
 |
Préparation de la défonçeuse et essai sur une chute
|
 |

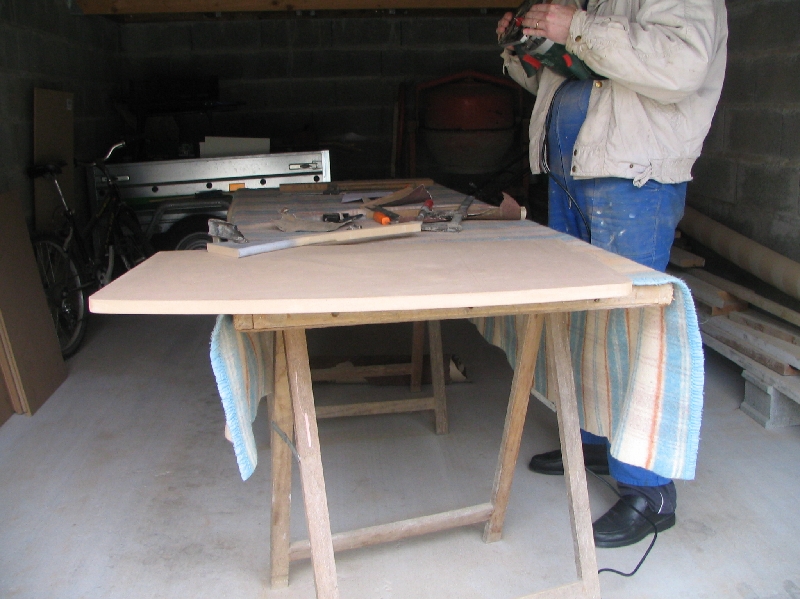

Fixation du plateau à chantourner
|
 |
Fixation du plateau à chantourner
|
 |
Préparation de la défonçeuse et essai sur une chute
|
 |
Préparation de la défonçeuse et essai sur une chute
|
 |

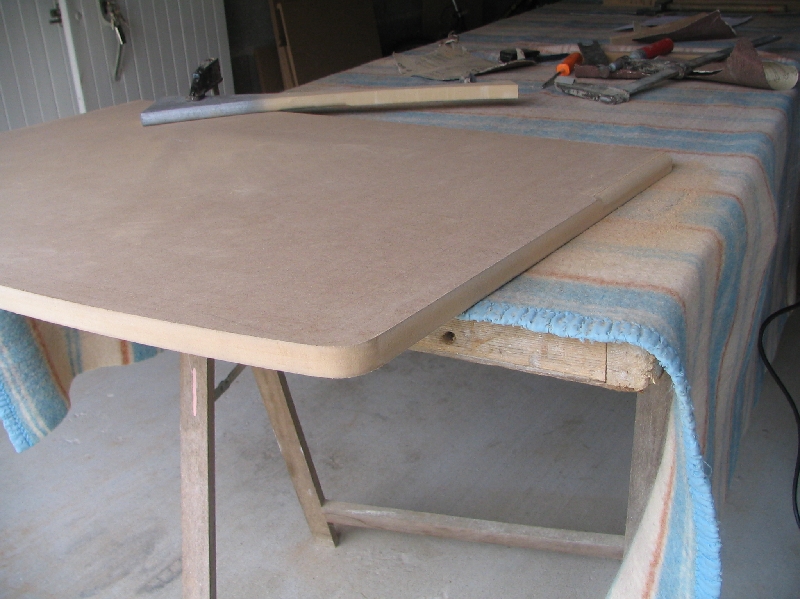

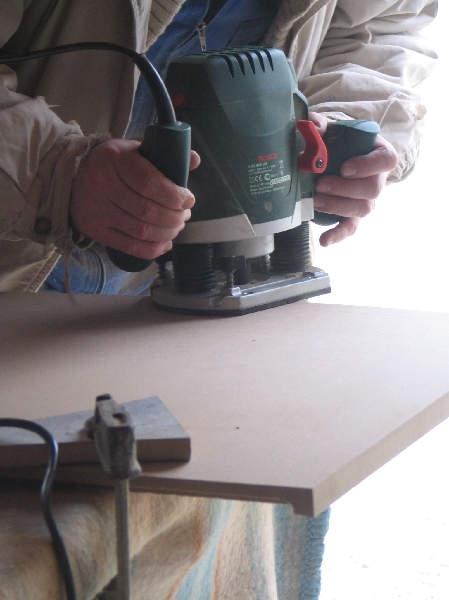

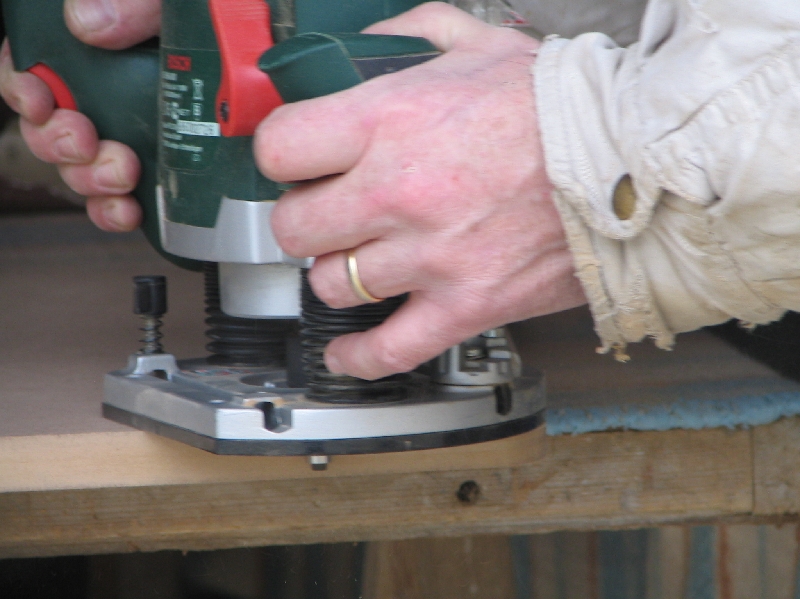

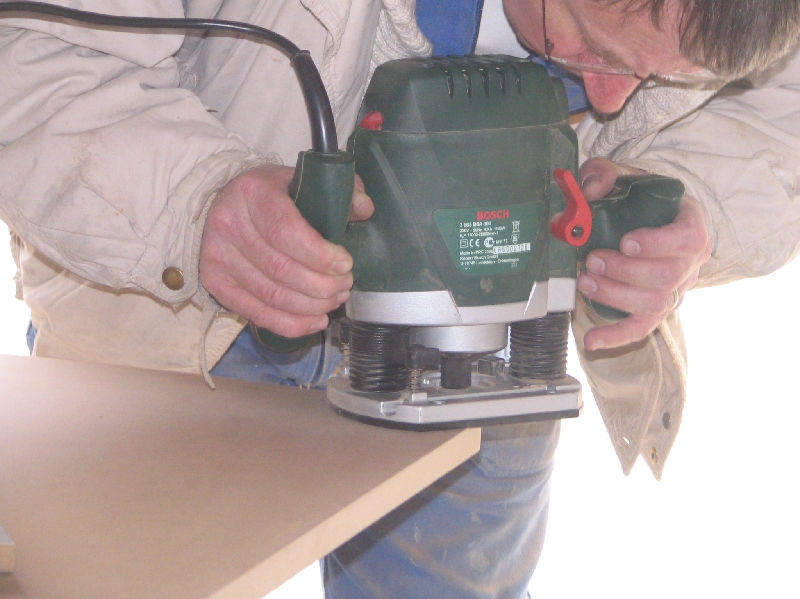

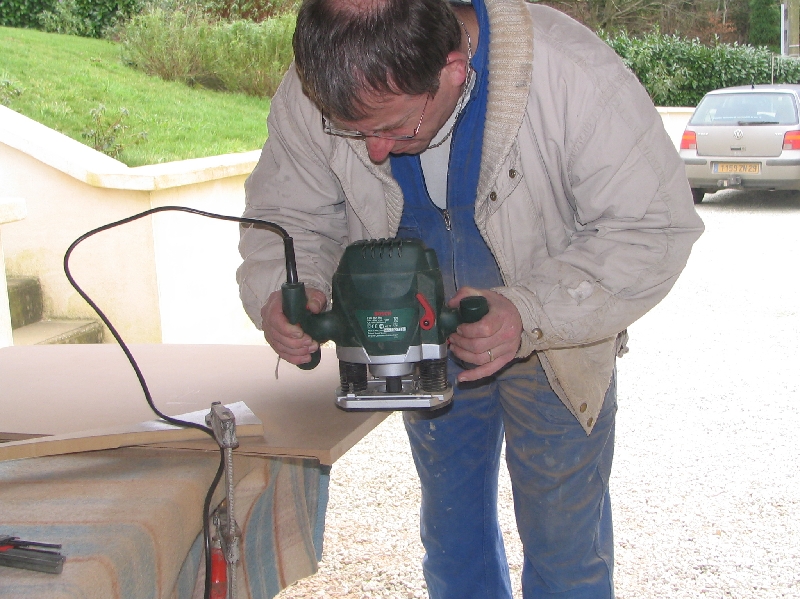

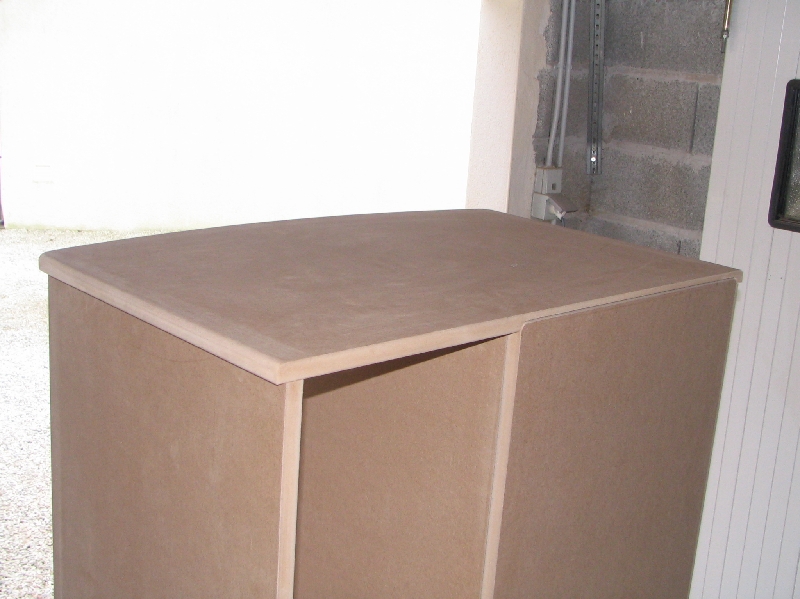

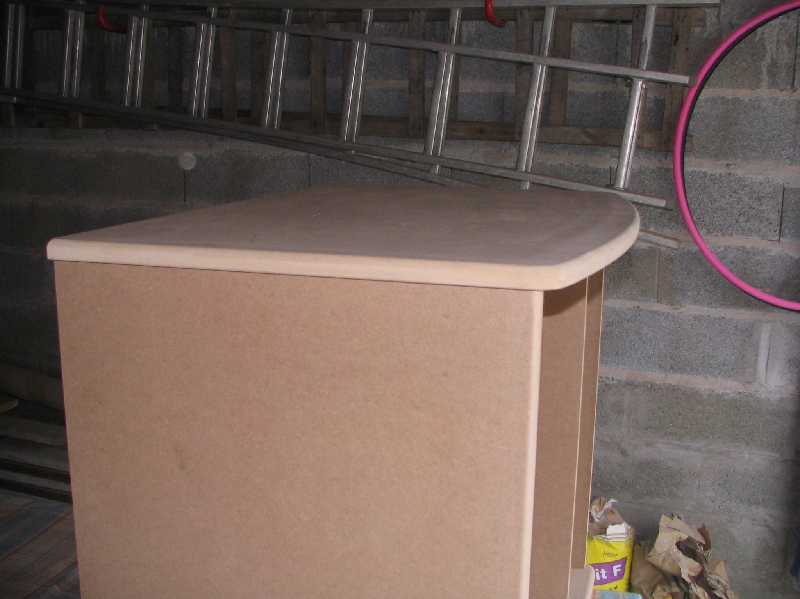

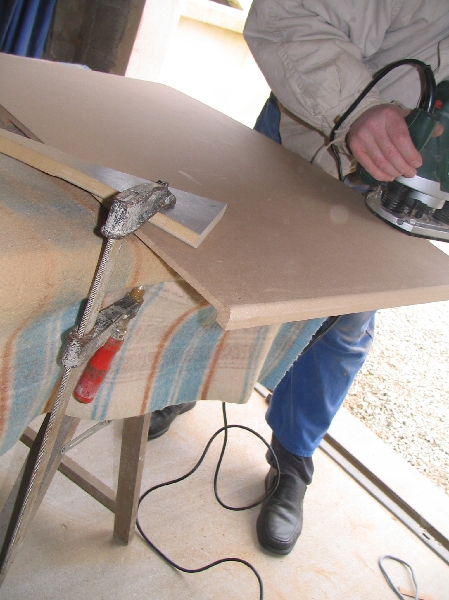

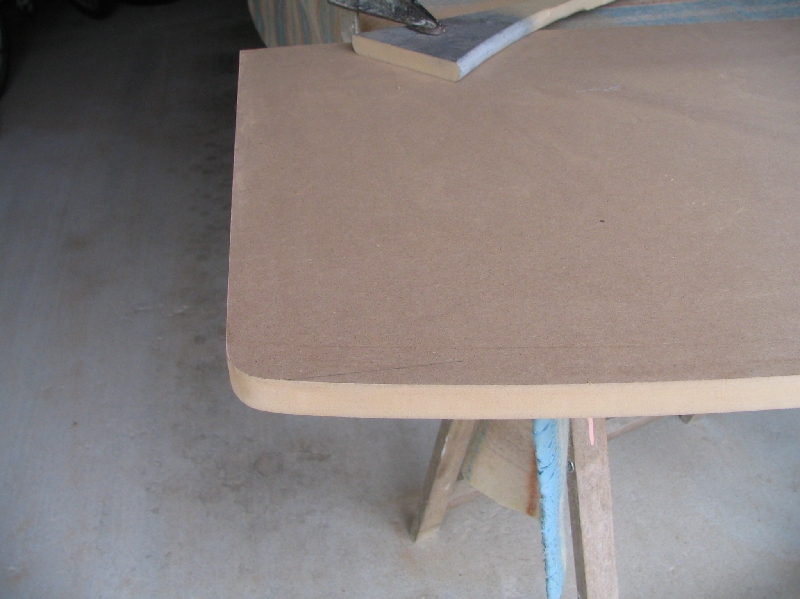

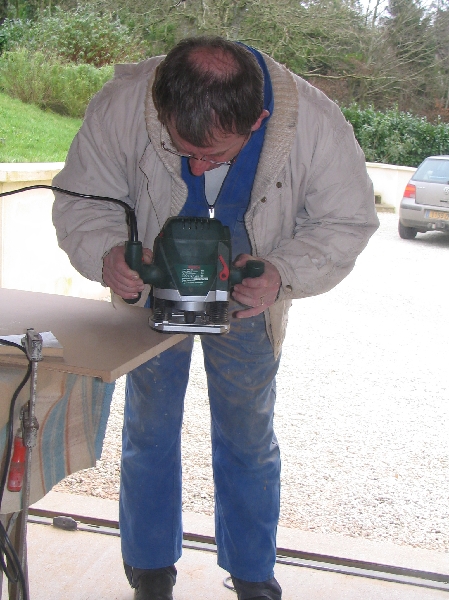

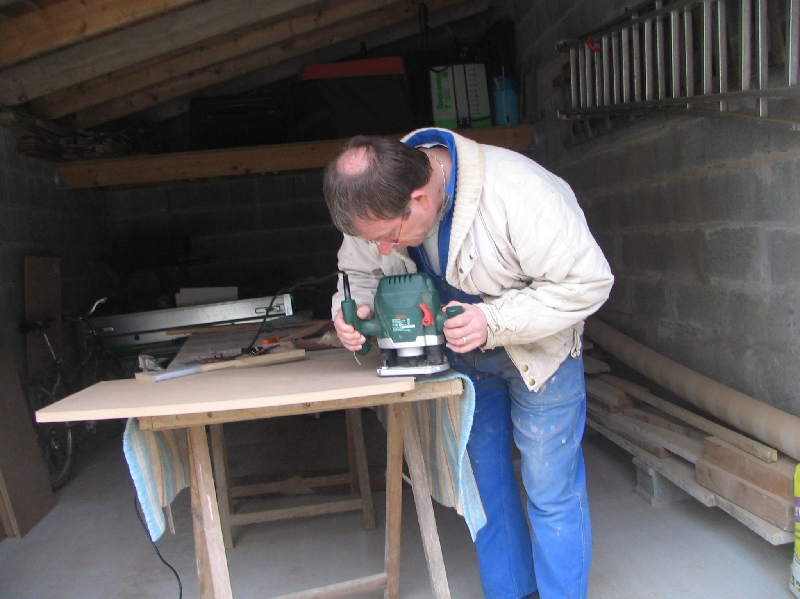

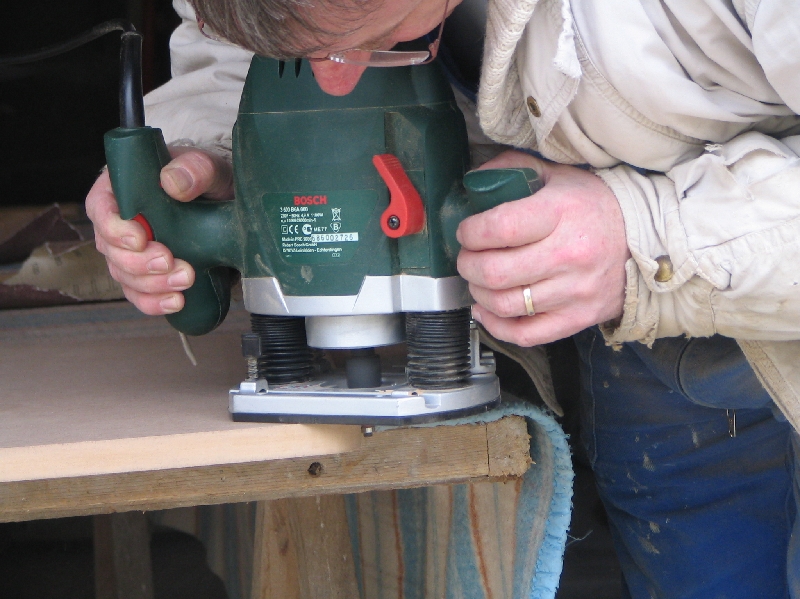

Chantournage du plateau supérieur du meuble ( Quart de rond de 10 mms )
|
 |
Chantournage du plateau supérieur du meuble ( Quart de rond de 10 mms )
|
 |
Chantournage du plateau supérieur du meuble ( Quart de rond de 10 mms )
|
 |
Chantournage du plateau supérieur du meuble ( Quart de rond de 10 mms )
|
 |
Chantournage du plateau supérieur du meuble ( Quart de rond de 10 mms )
|
 |
Chantournage du plateau supérieur du meuble ( Quart de rond de 10 mms )
|
 |
Chantournage du plateau supérieur du meuble ( Quart de rond de 10 mms )
|
 |

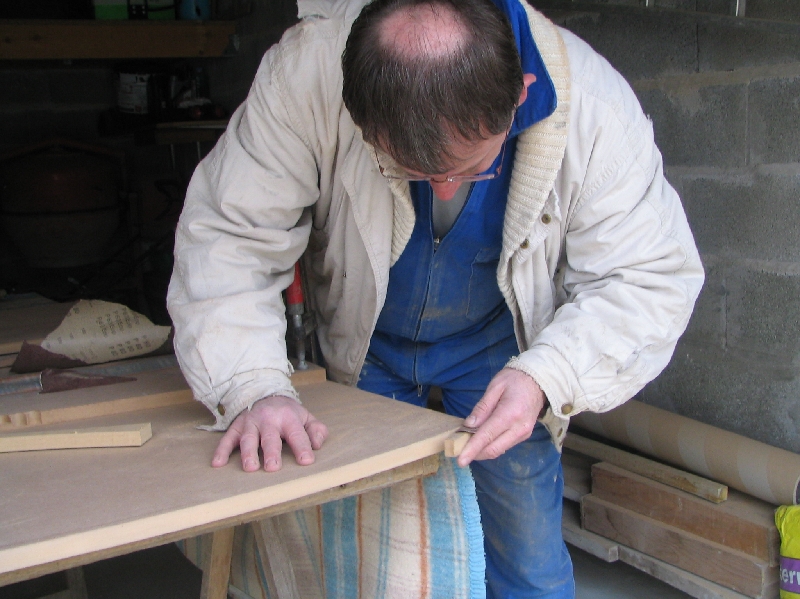

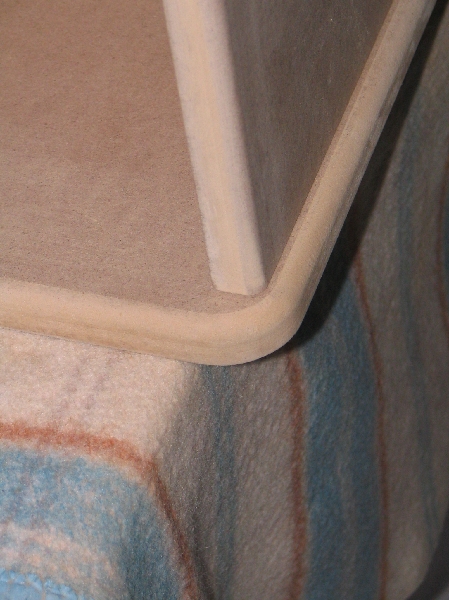

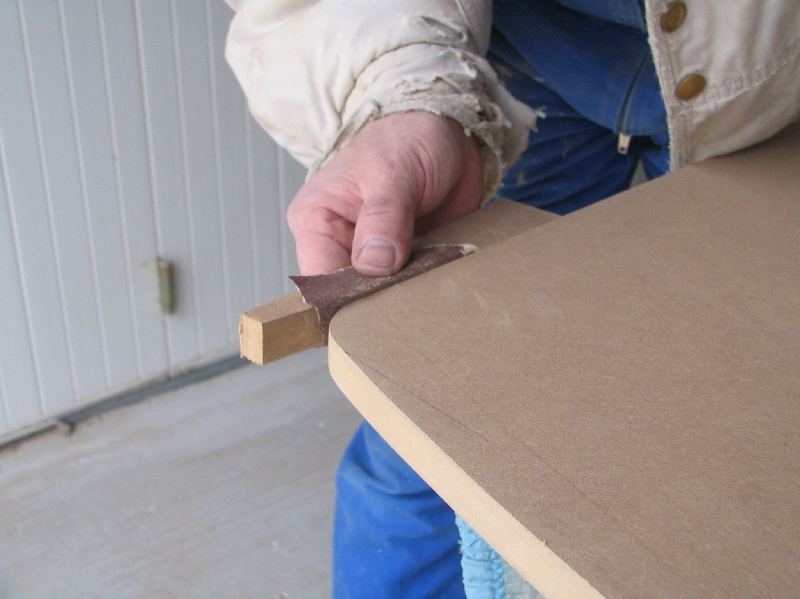

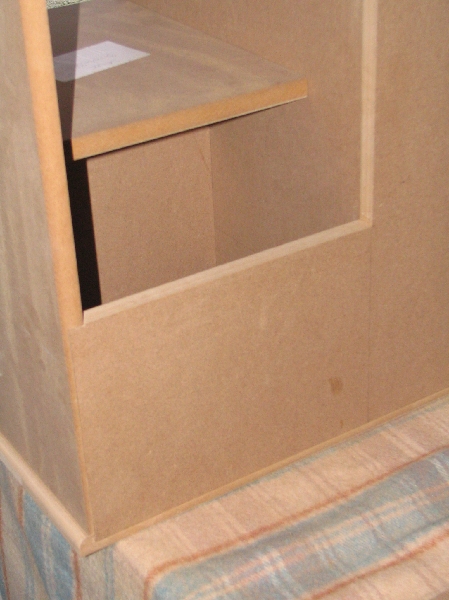

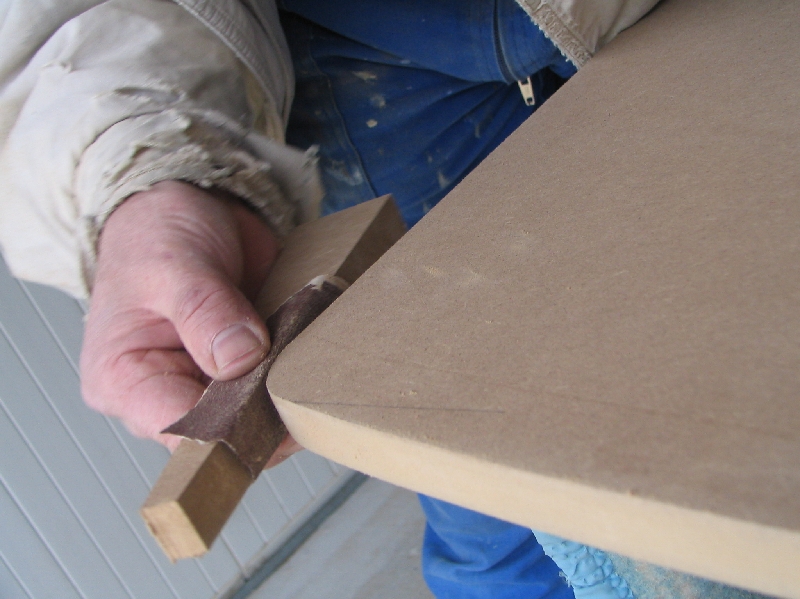

Rectification des imperfections
|
 |

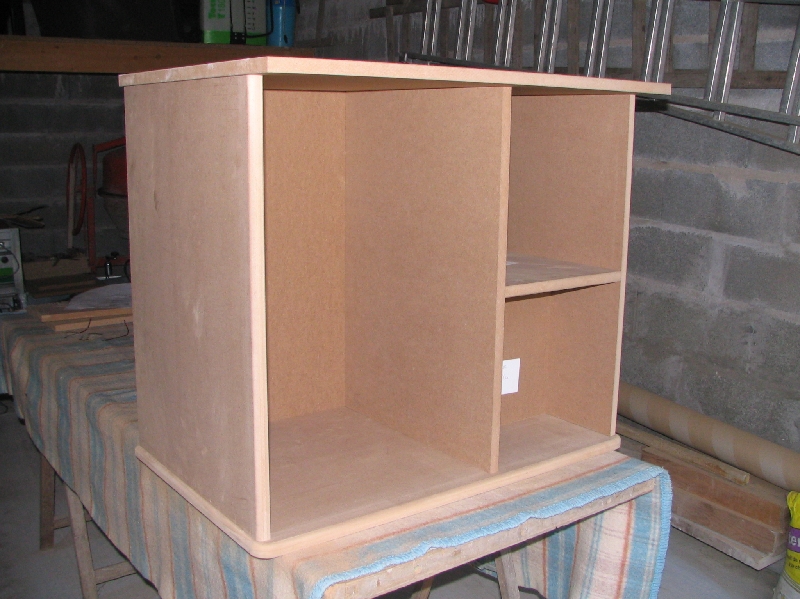

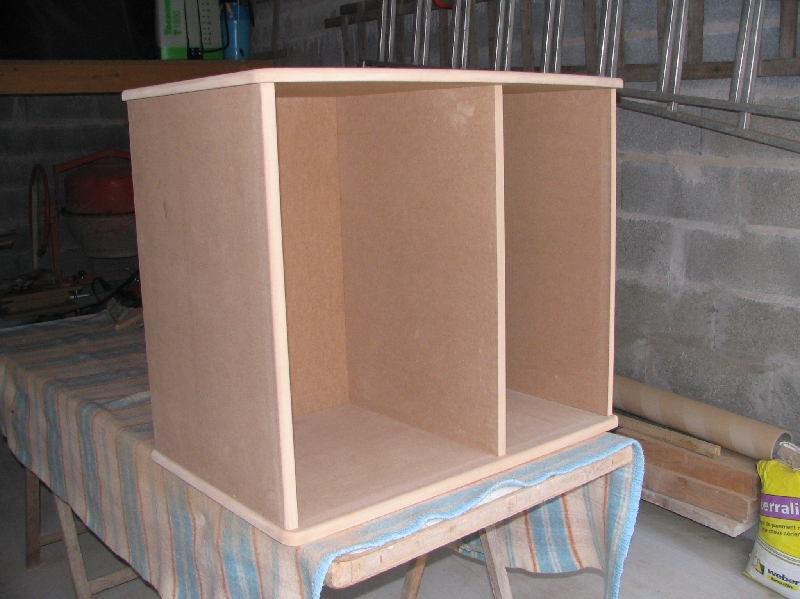

Premier aperçu du meuble terminé après un petit ponçage de finition
|
 |
Premier aperçu du meuble terminé après un petit ponçage de finition
|
 |
Premier aperçu du meuble terminé après un petit ponçage de finition
|
 |
Premier aperçu du meuble terminé après un petit ponçage de finition
|
Les tiroirs
|
|

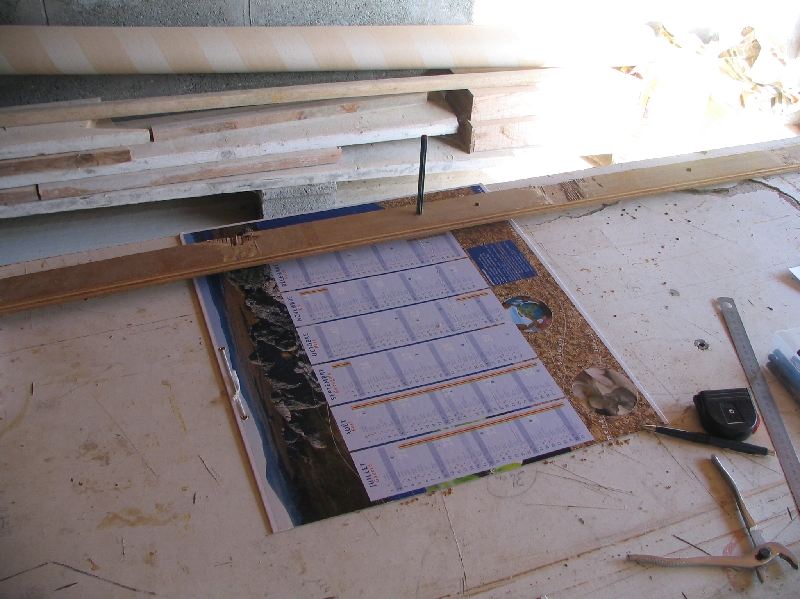

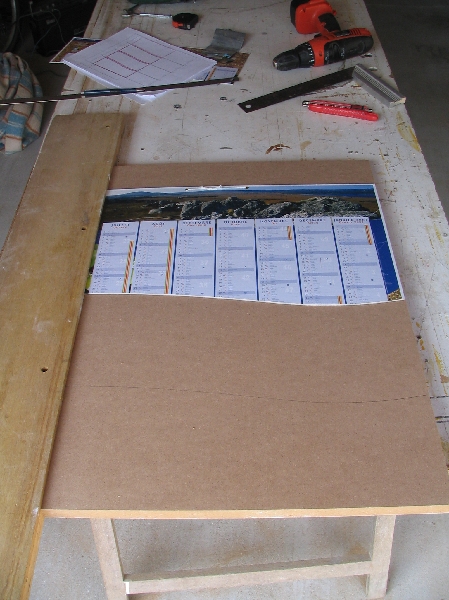

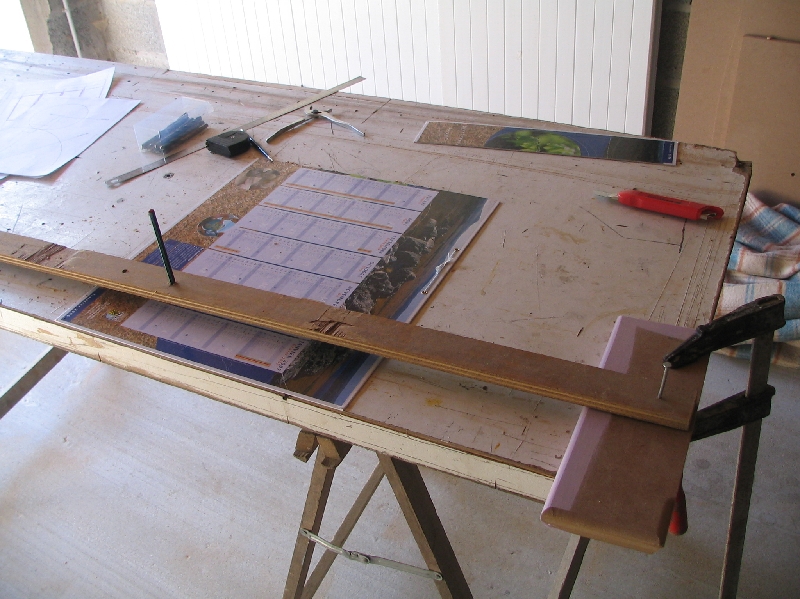

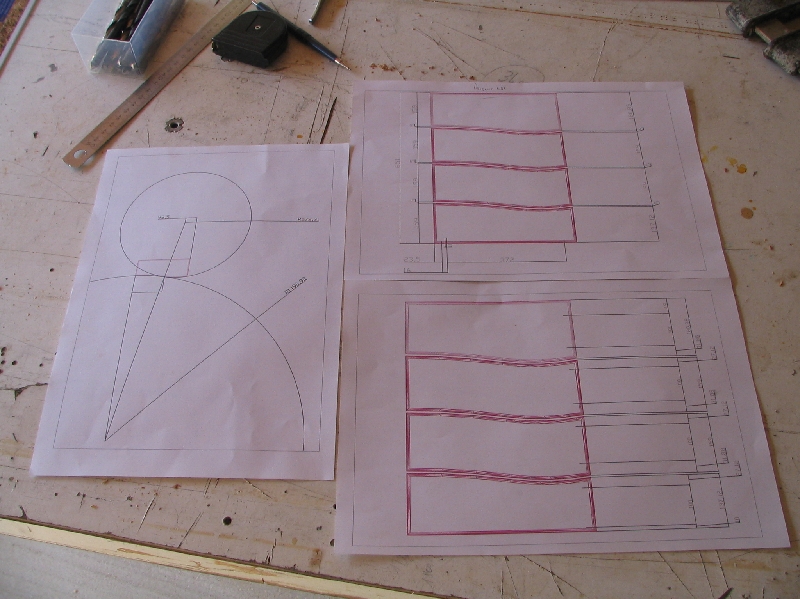

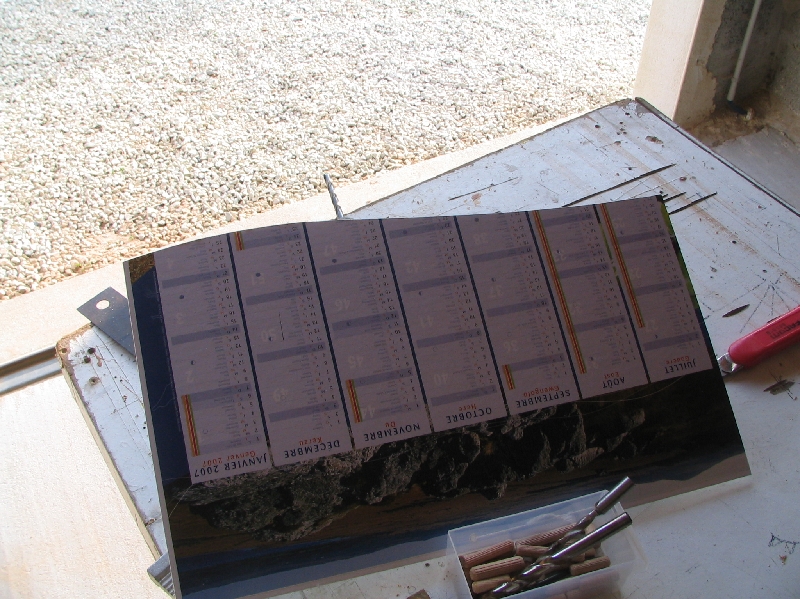

Traçage du gabarit sur un carton |
|
 |
Traçage du gabarit sur un carton |
 |
Gabarit découpé au cuter et poncé pour obtenir une forme parfaite |
 |
Les plans des tiroirs |
 |
Report de la forme sur le médium |

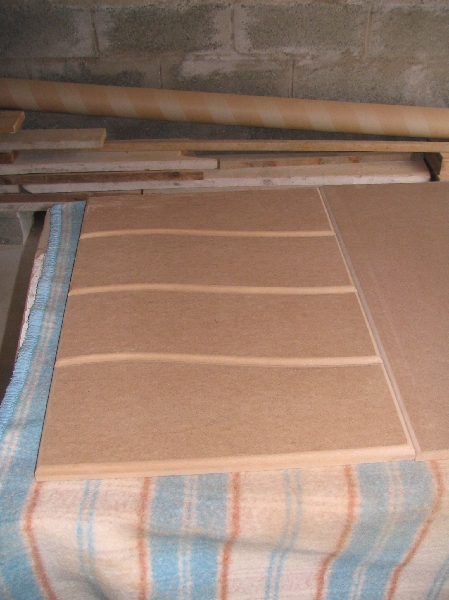

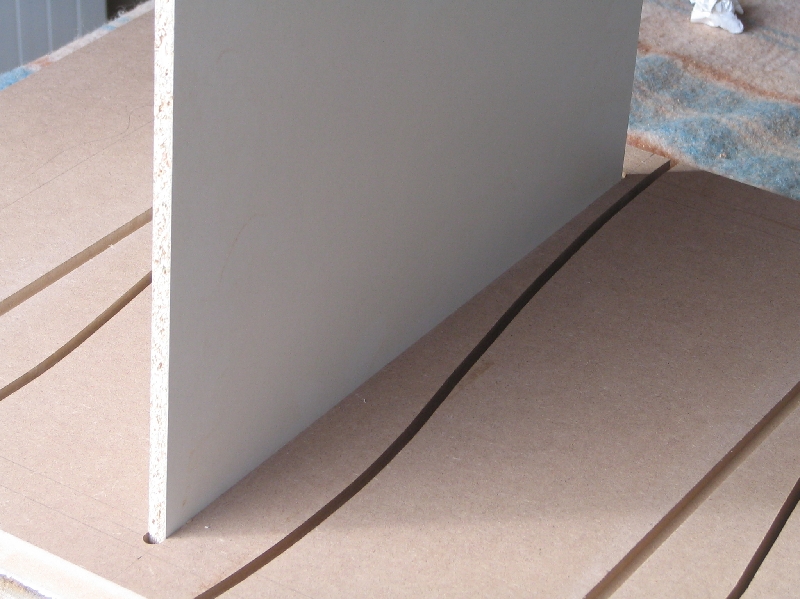

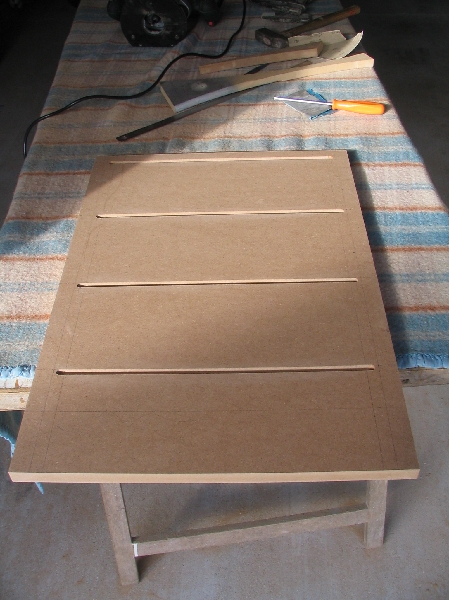

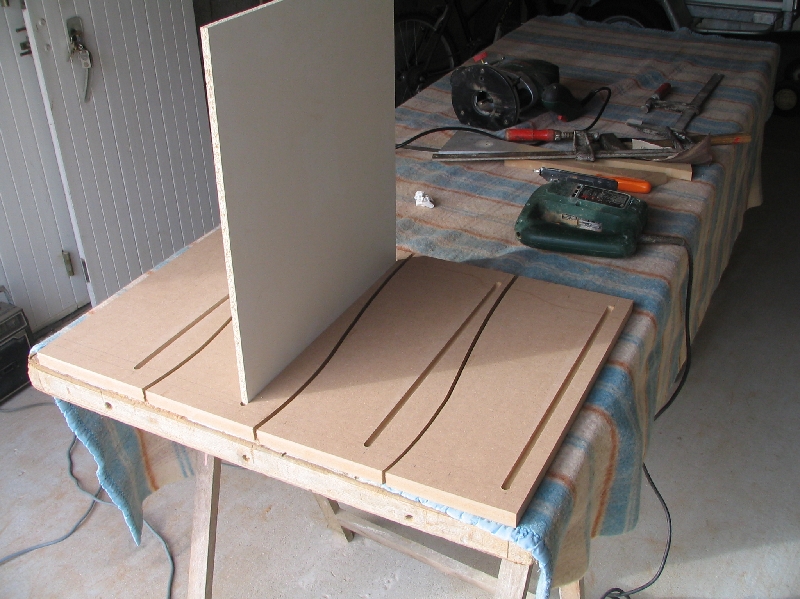

Traçage et usinage de la rainure du fond des tiroirs avant la découpe de ceux-ci |
|
 |

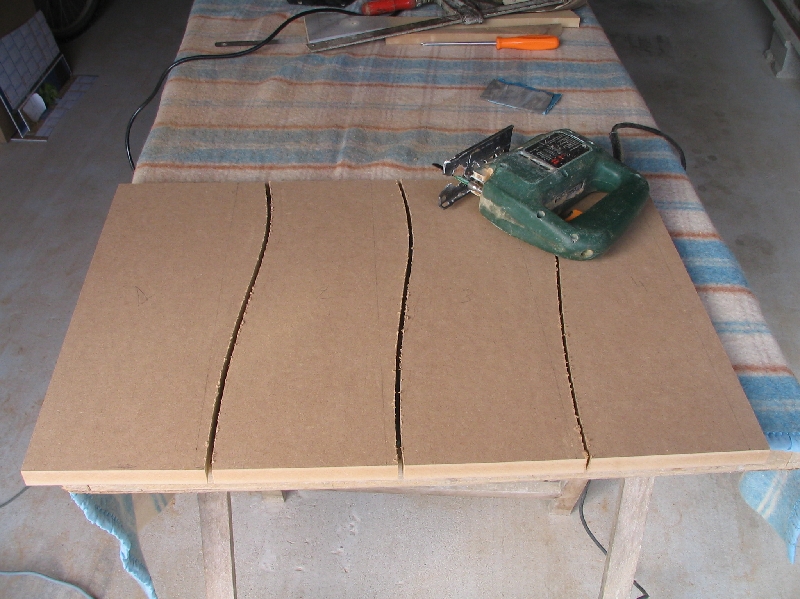

Découpe des façades à la scie sauteuse |
 |
Essai de positionnement des fonds de tiroirs |
 |
Essai de positionnement des fonds de tiroirs |

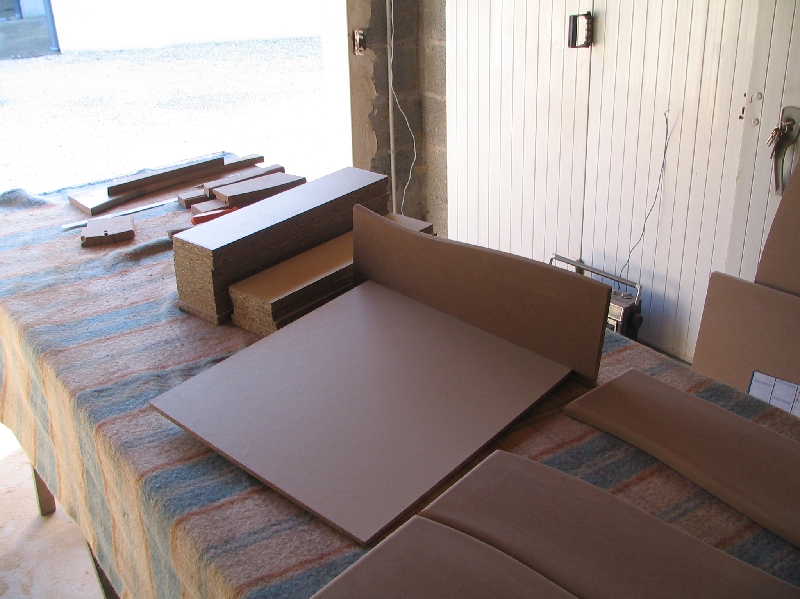

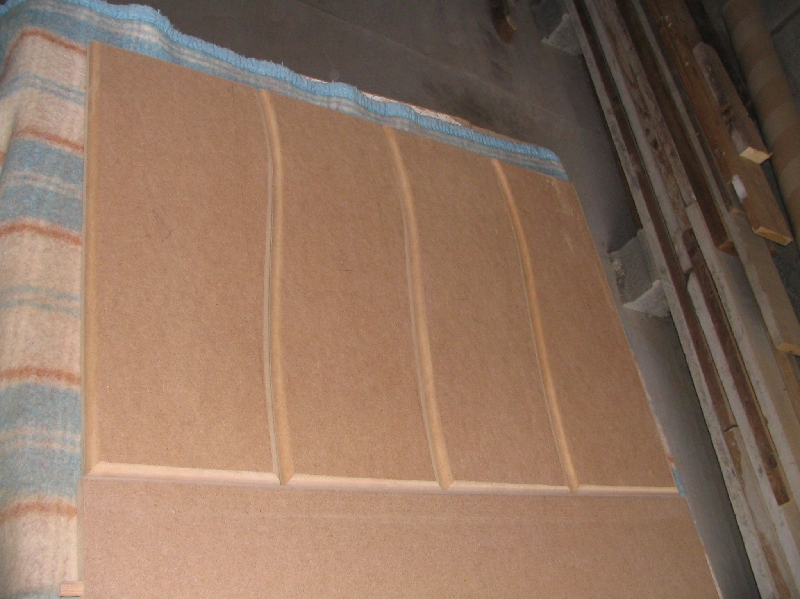

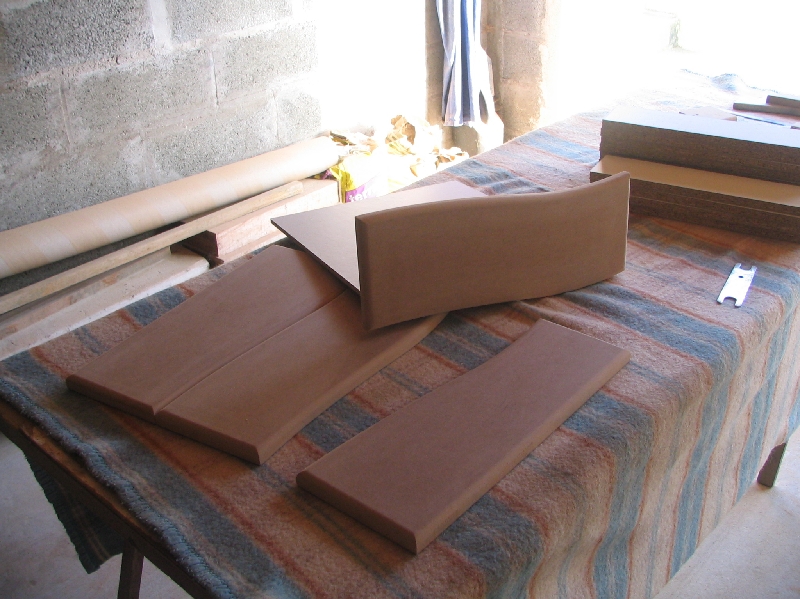

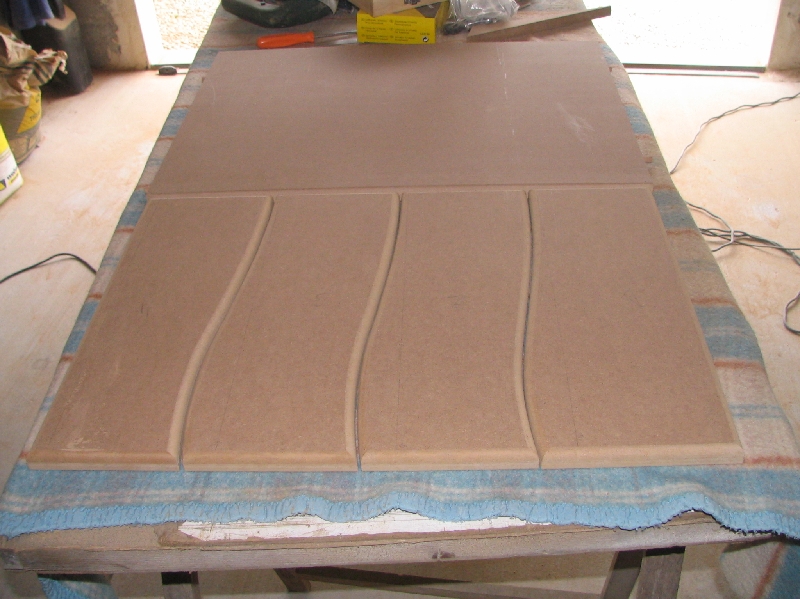

Les façades après usinage |
|
 |
Les façades après usinage |
 |
Les façades après usinage |
Les façades après usinage |
|
 |
Les façades après usinage |
 |

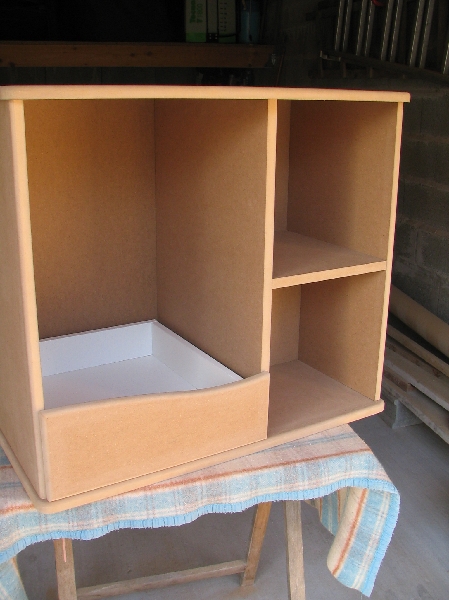

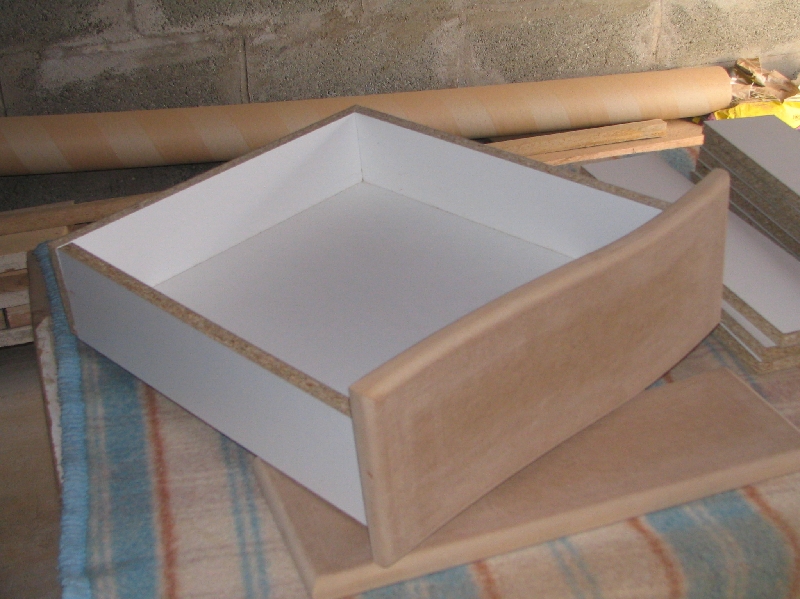

Première visualisation du tiroir pour voir si tout correspond |
 |
Première visualisation du tiroir pour voir si tout correspond |
 |
Première visualisation du tiroir pour voir si tout correspond |

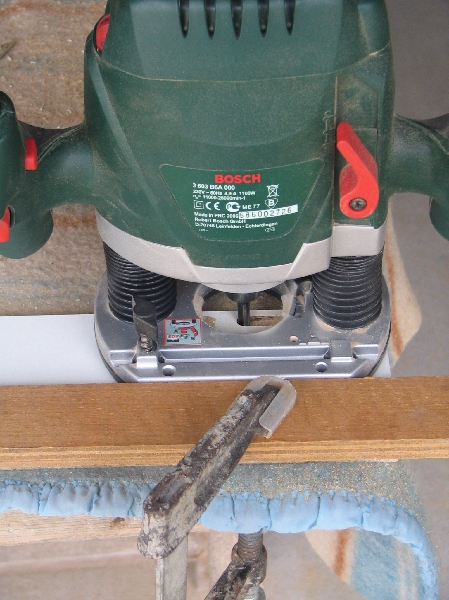

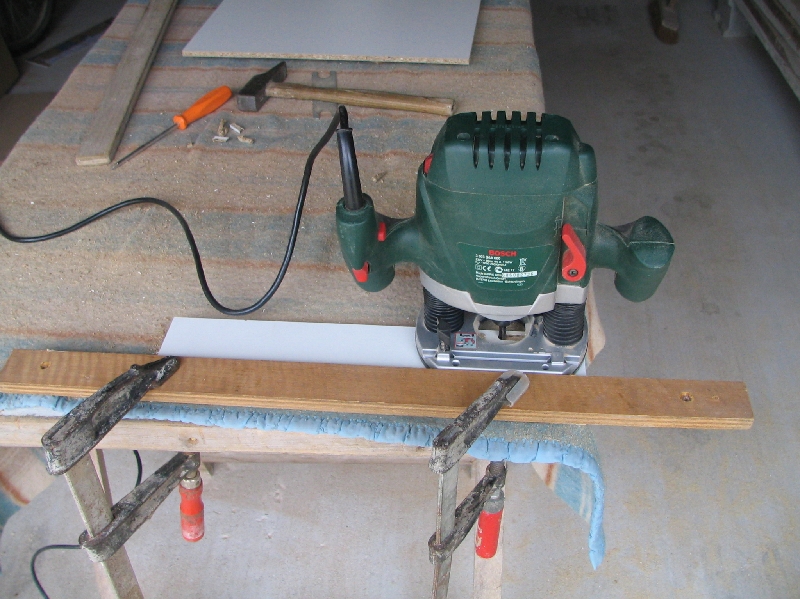

Rainurage des côtés de tiroirs |
|
 |
Rainurage des côtés de tiroirs |
 |

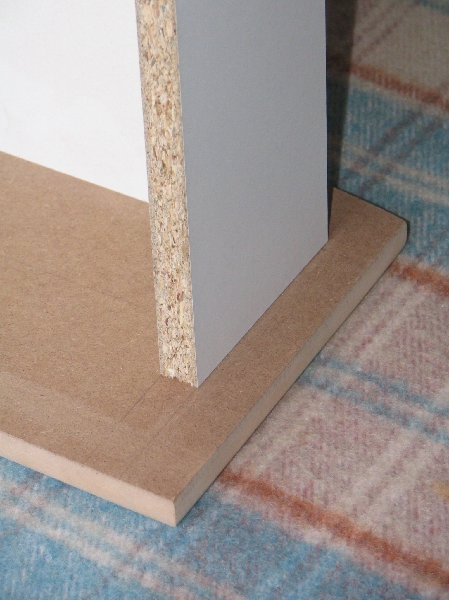

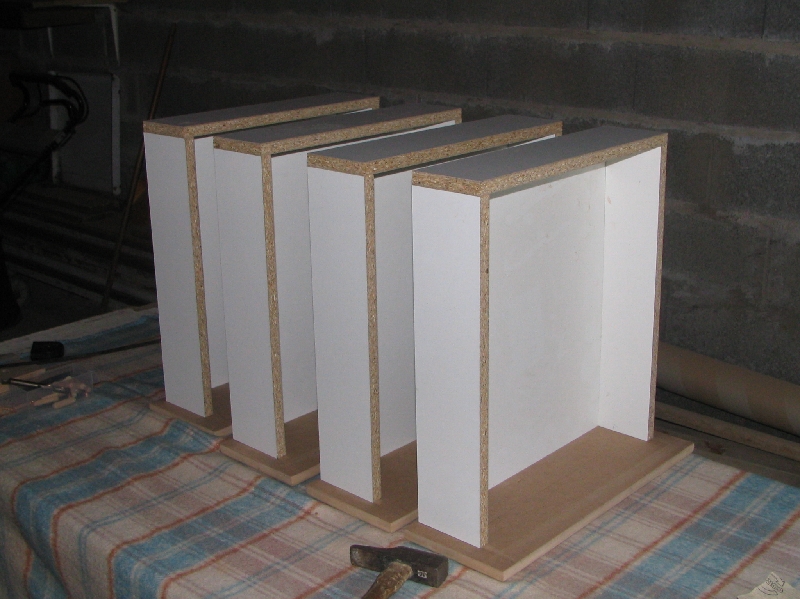

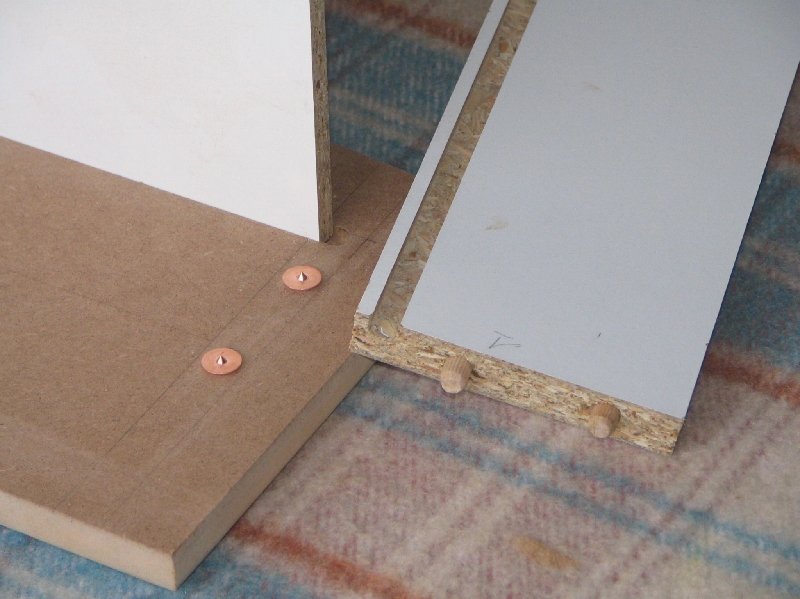

Positionnement des côtés à l'aide de pointes de centrage |
 |
Les pointes permettent un positionnement quasi parfait des côtés ce qui est très important pour l'alignement des façades lors du montage des tiroirs dans leurs emplacements |
 |

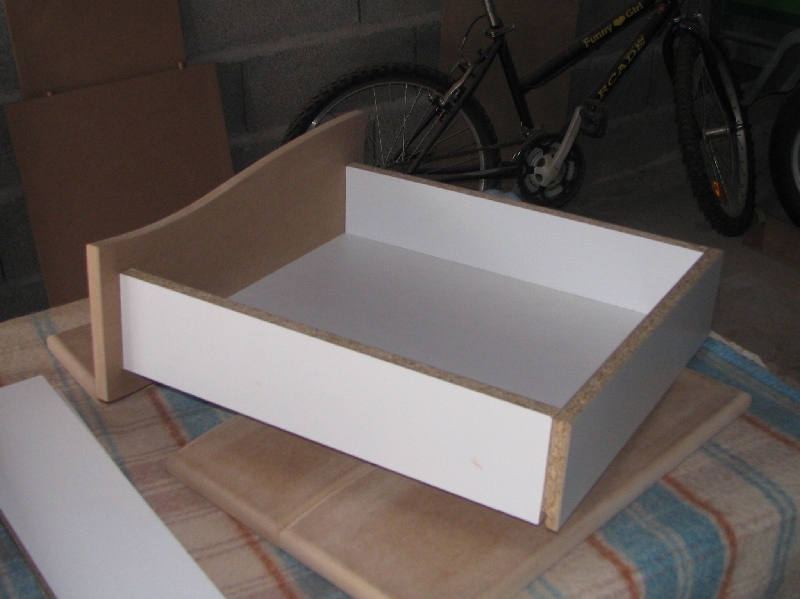

Les quatres tiroirs presque terminés |

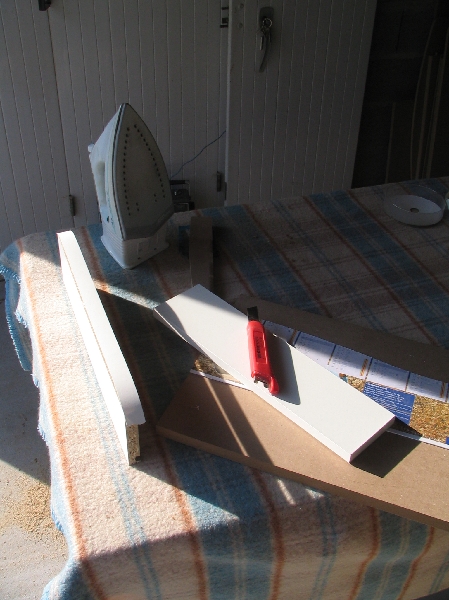

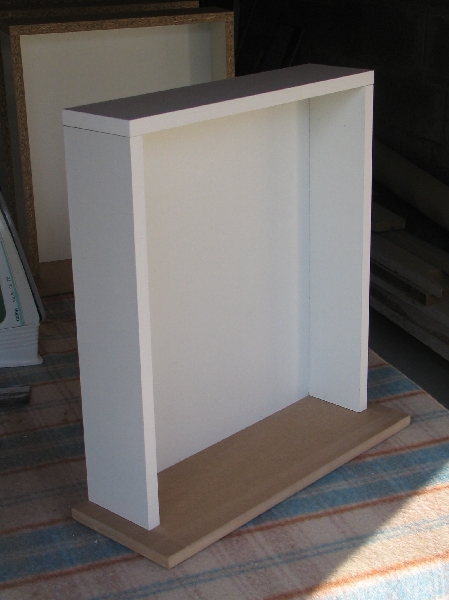

Collage des champs sur les côtés de tiroirs (au fer à repasser ) |
|
 |
Collage des champs sur les côtés de tiroirs (au fer à repasser ) |
 |

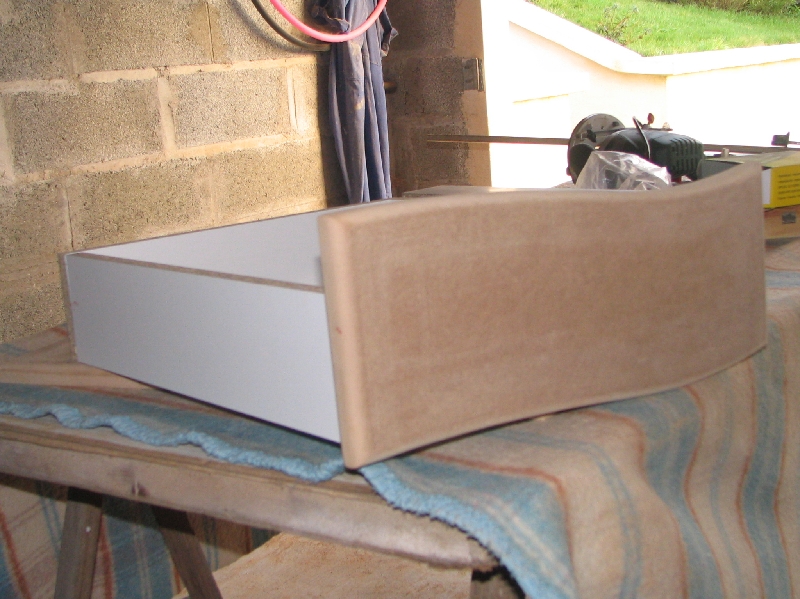

Un tiroir avant peinture et collage |
 |
Un tiroir avant peinture et collage |
05-02-2007
|
Le tiroir à sa place |

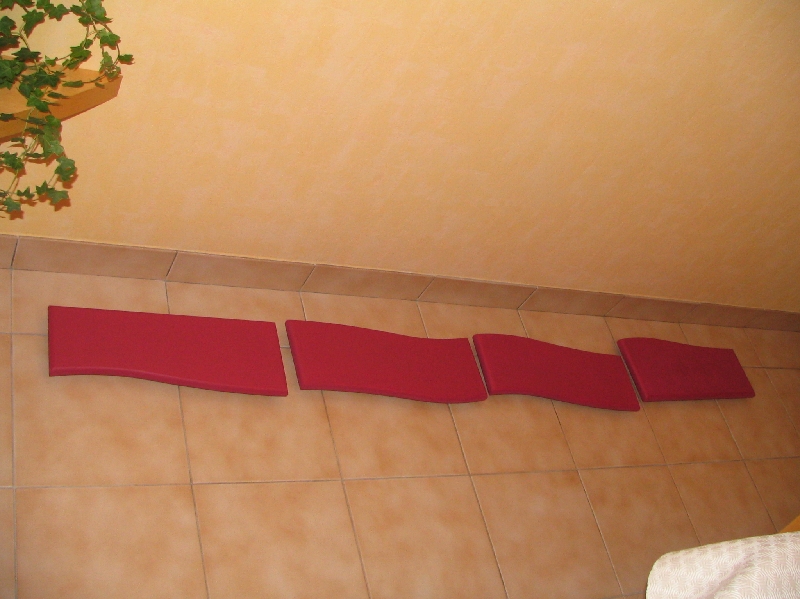

Peinture des façades de tiroirs |
|
 |
Peinture des façades de tiroirs |
 |
Peinture des façades de tiroirs (grosse différence de teinte après séchage) |

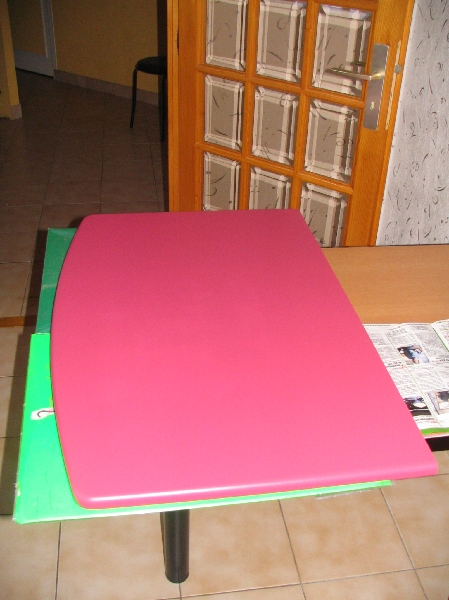

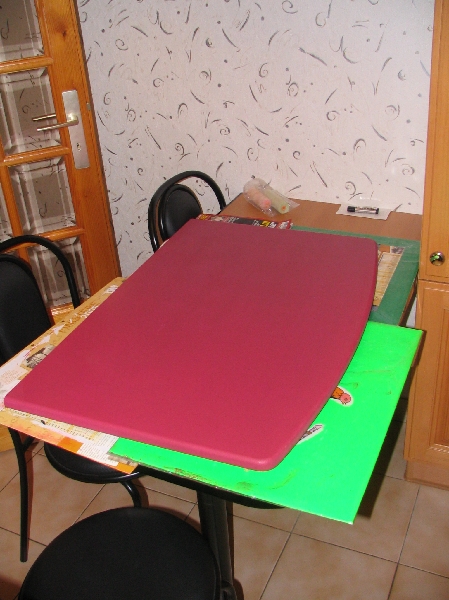

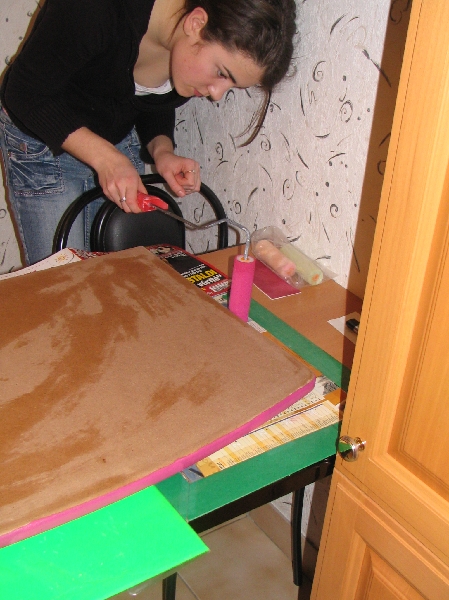

Peinture du plateau du dessus |
|
 |

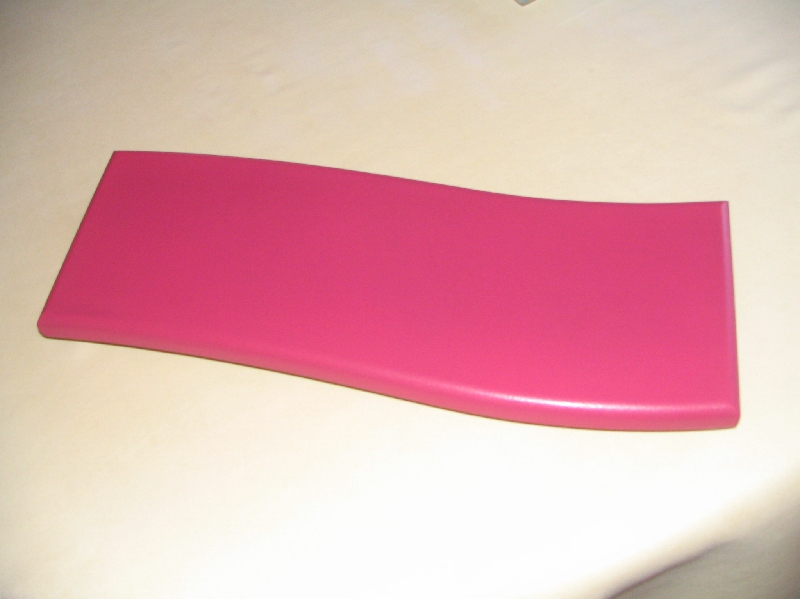

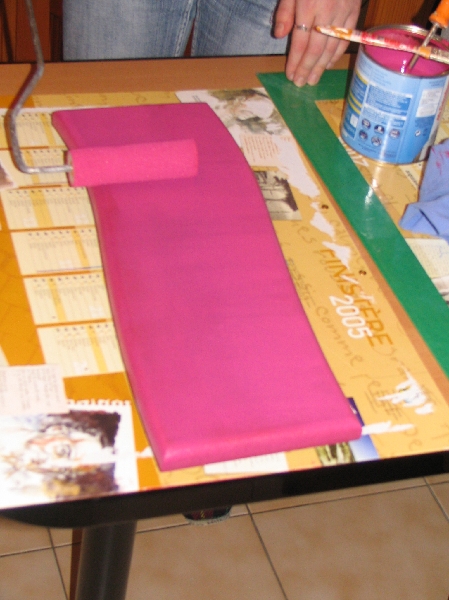

Peinture du plateau du dessus (première et deuxième couche avec un léger ponçage à l'eau entre les 2 couches pour une meilleure finition) |
 |
|
12-02-2007
|
Une façade de tiroir peinture terminée
|
Il ne reste plus qu'à monter la poignée..... |
|
 |

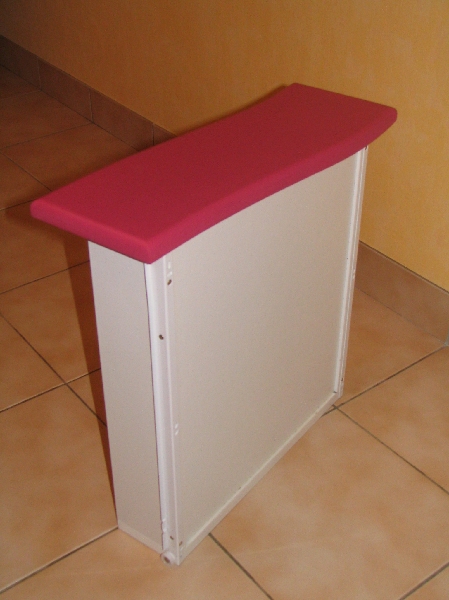

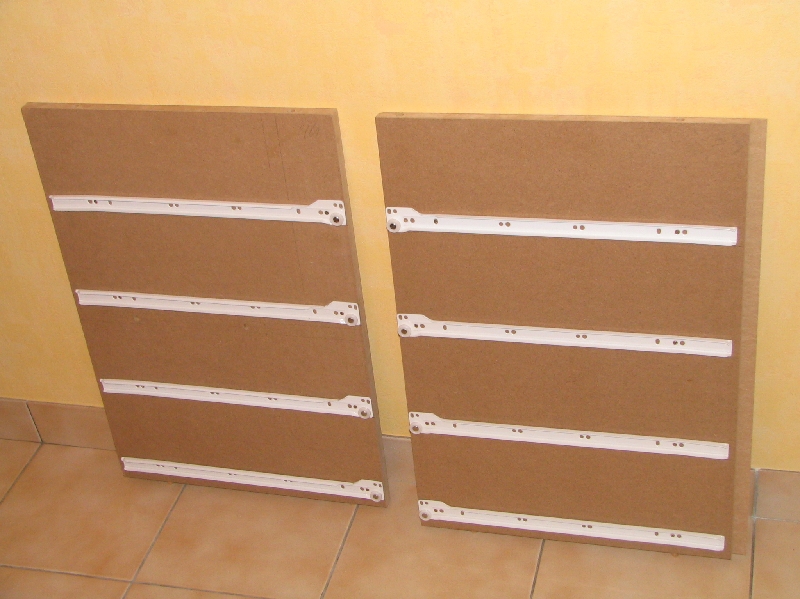

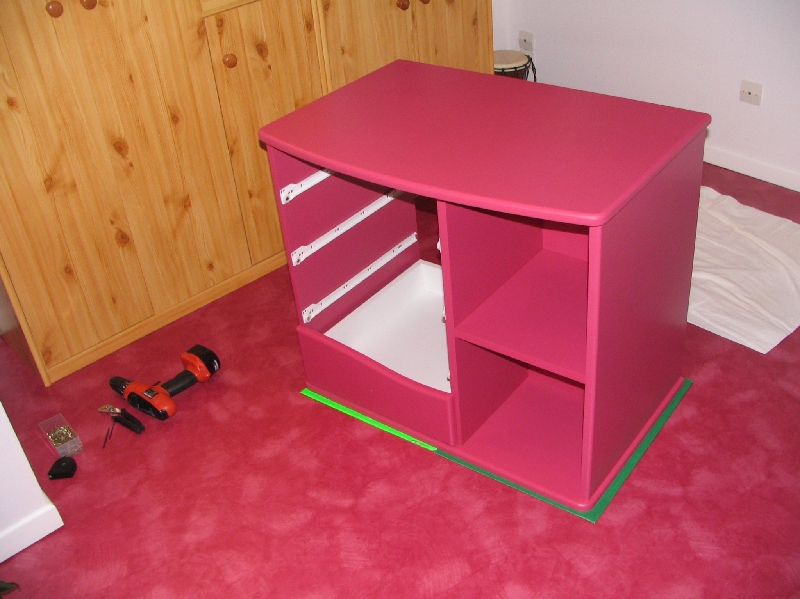

Les rails montés sur les côtés du meuble (pas évident à monter car je n'ai laissé que 2 mms entre chacun des tiroirs ) s'il faut être précis ,c'est le moment..... |

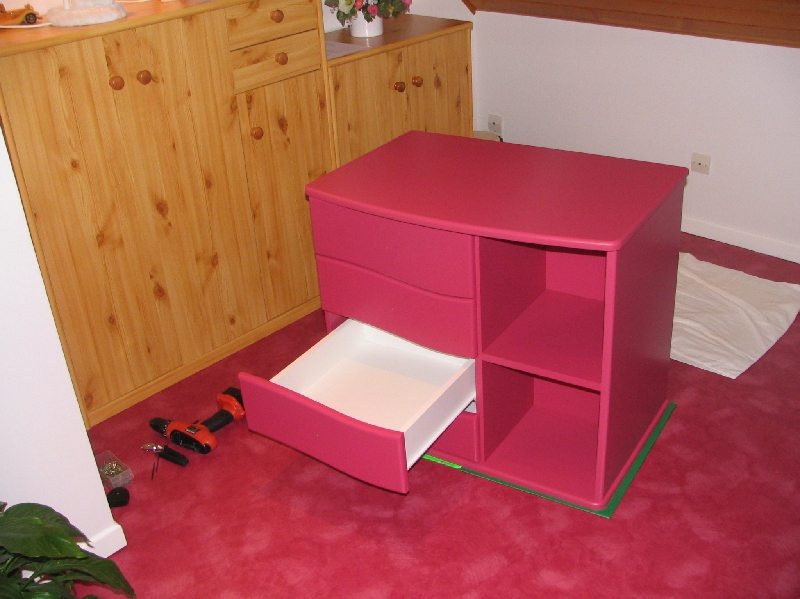

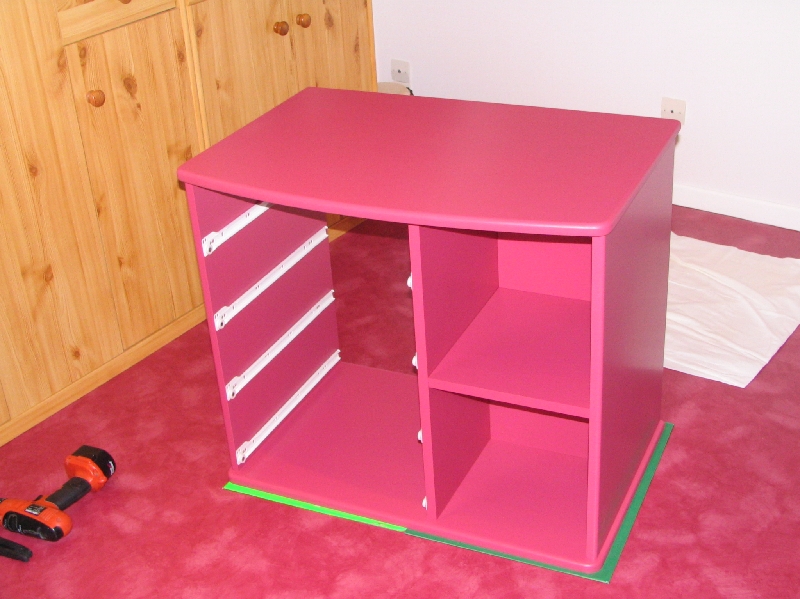

Montage final |
|
 |
|
 |
|
 |
|
 |
|
 |

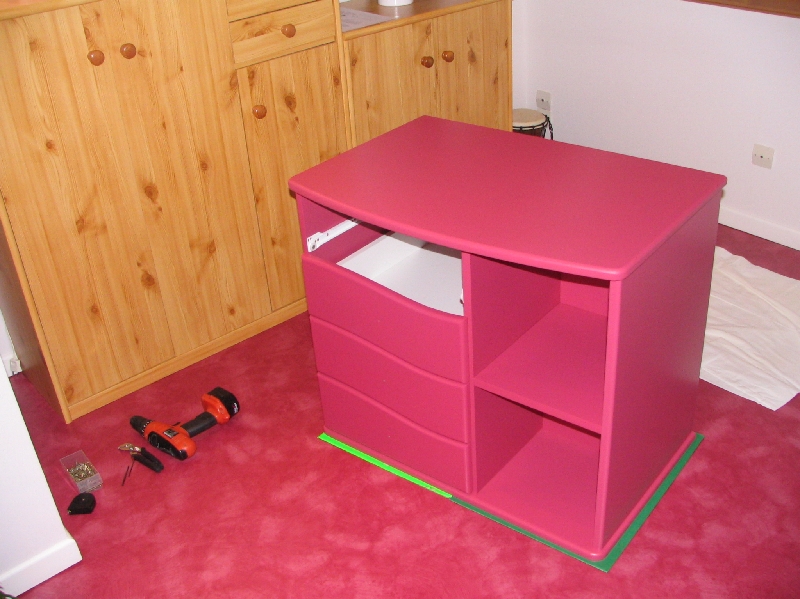

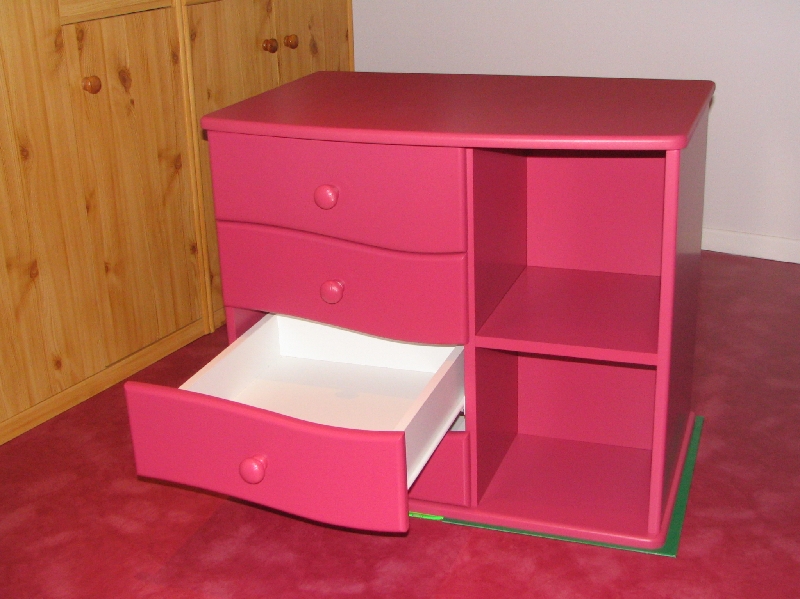

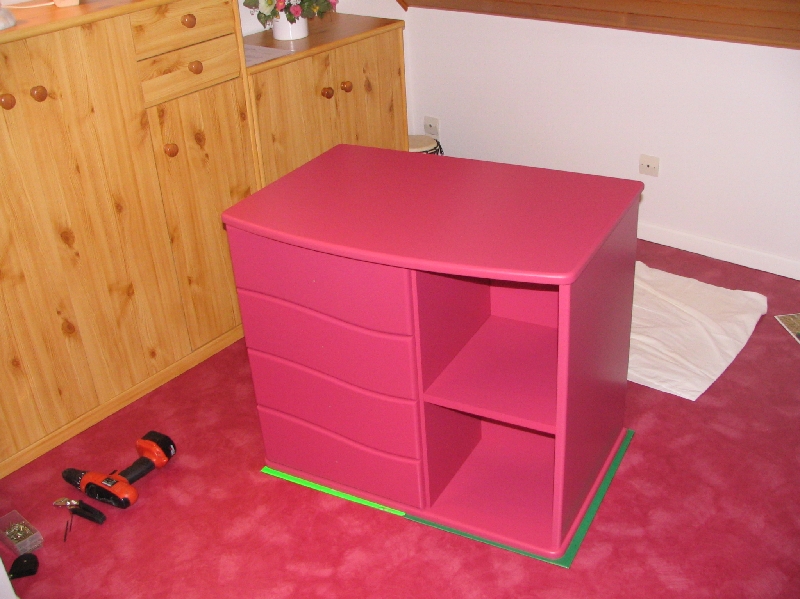

Montage final avec les poignées |
 |
Montage final avec les poignées |
 |
Montage du fond |
 |
Montage du fond |

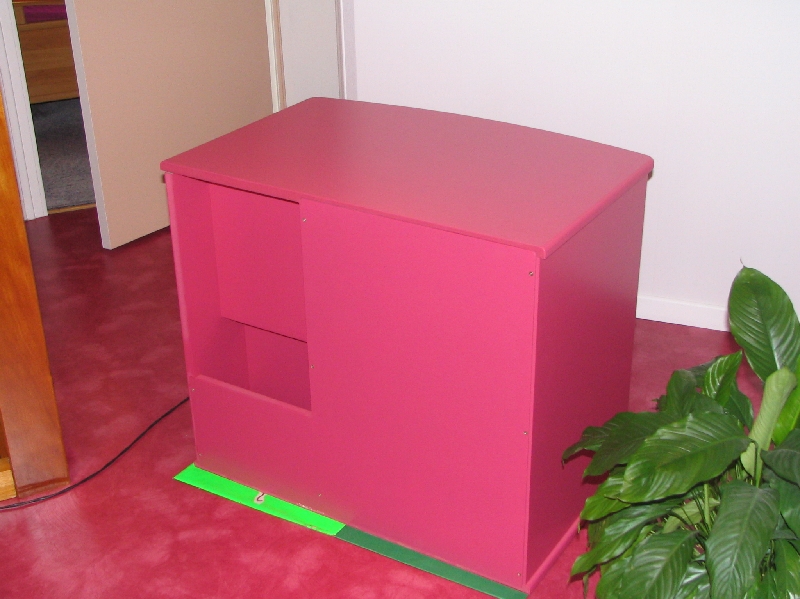

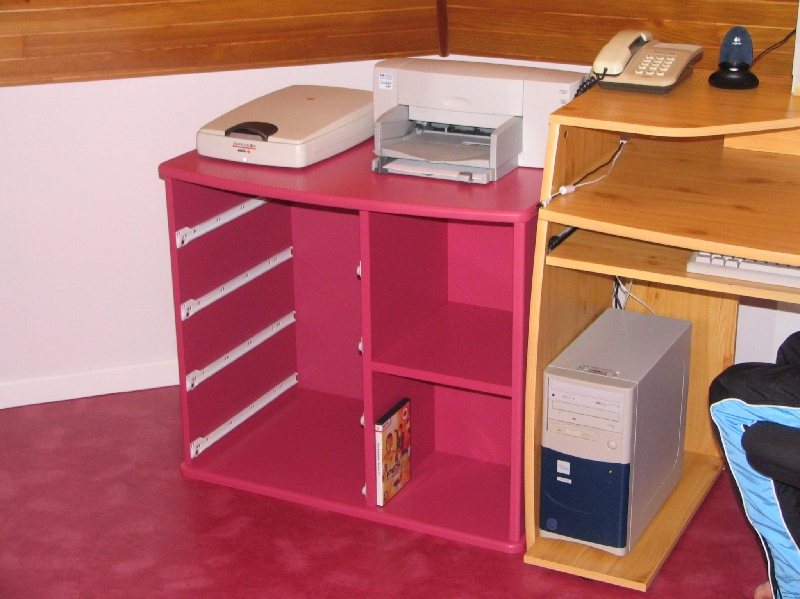

Mise en place |
|
 |
Mise en place |
 |
Aménagement |
 |

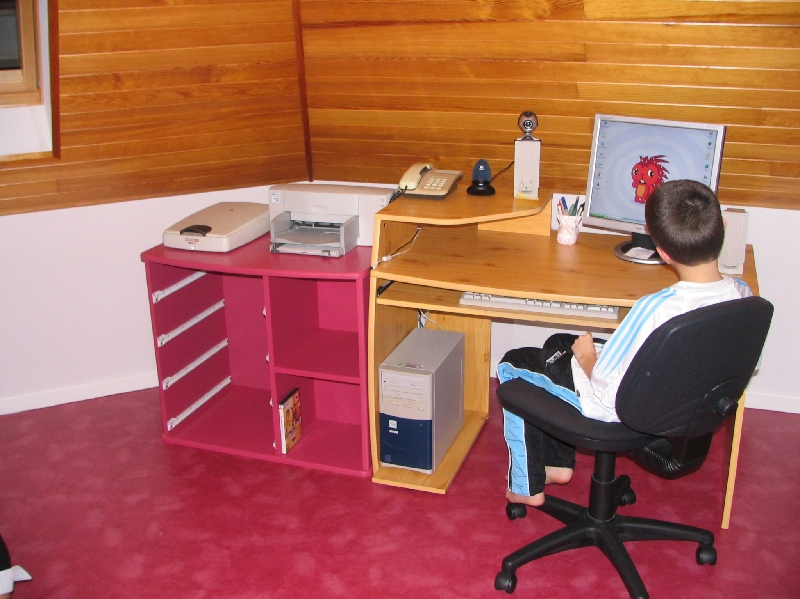

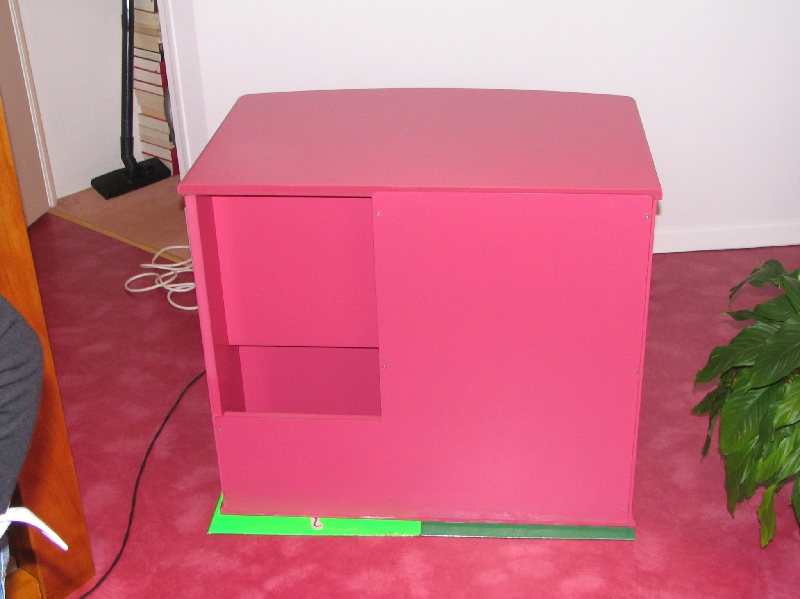

Aménagement et branchements |
 |

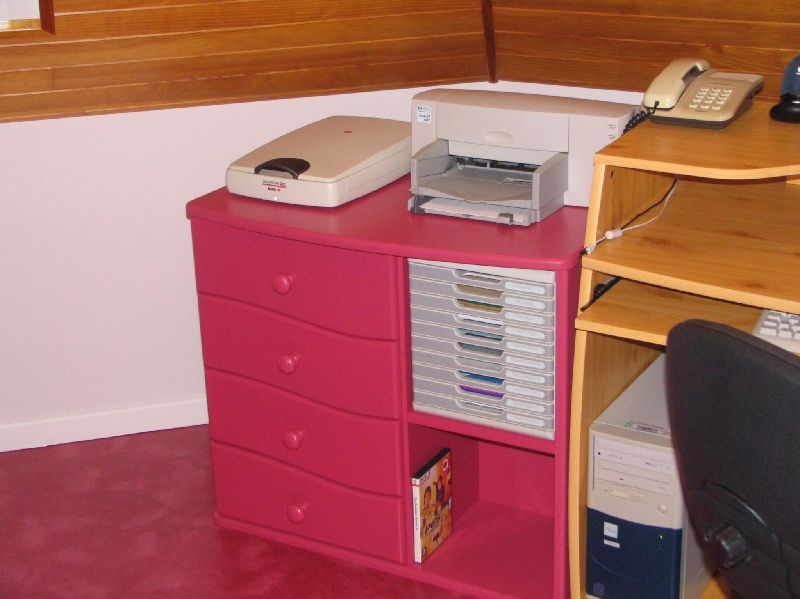

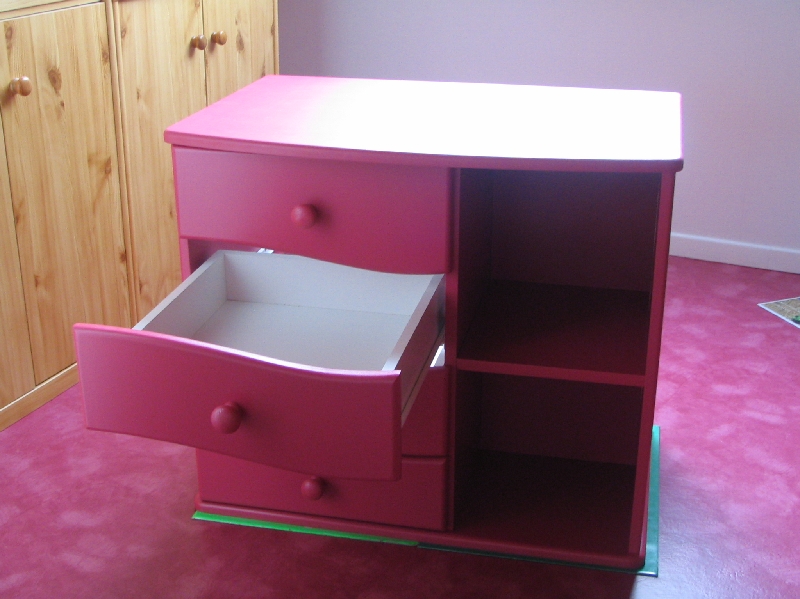

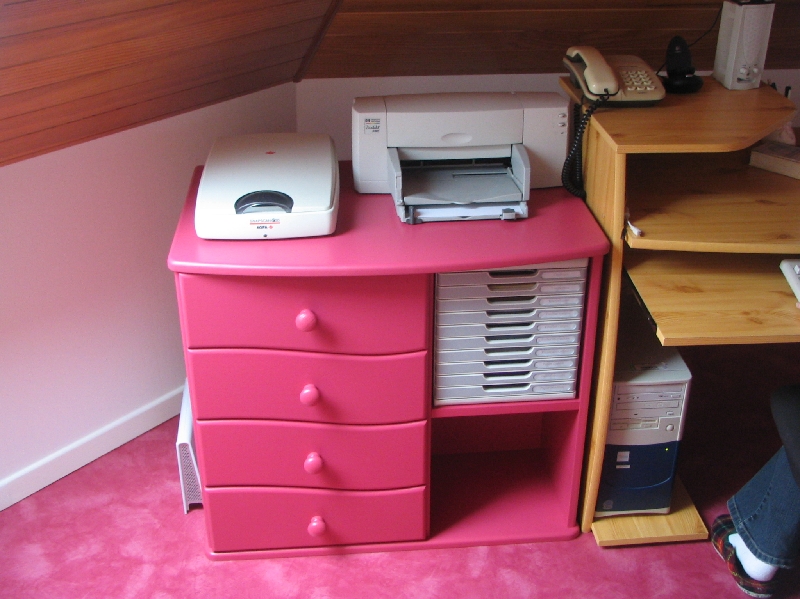

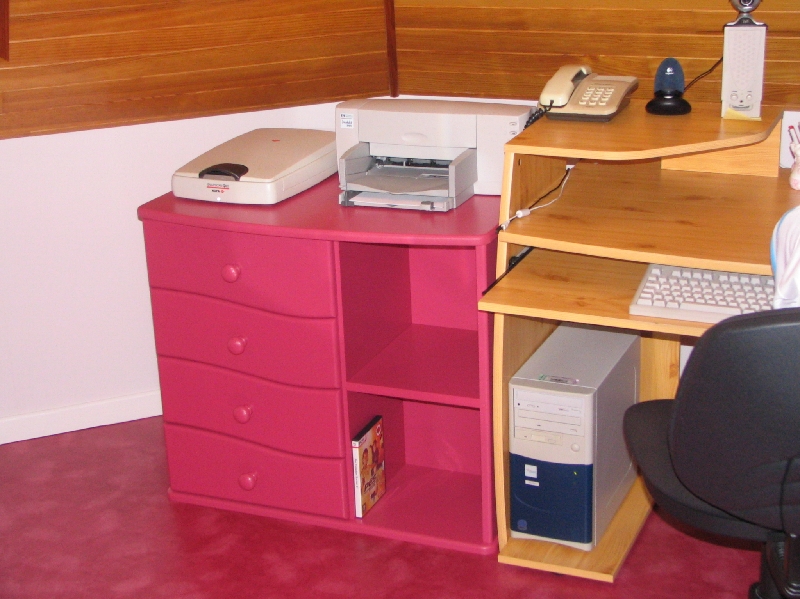

Et voilà !!! c'est terminé |
